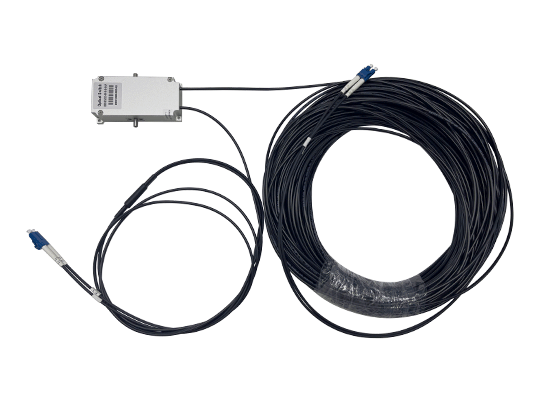

D1×1手動雙向按壓常閉型光開關+分光器是一款高性能光路控制器件,專為實驗室測試、光纖傳感系統和小型數據中心設計。該產品采用G657A2彎曲不敏感單模光纖,支持1550nm工作波長,具有優異的抗彎曲性能和低損耗特性。

與普通單1×1光開關不同,這款產品內置兩組獨立的1×1光開關端口,能夠同時控制兩條互不干擾的光路。其核心特點是"手動雙向按壓"操作方式,通過器件兩端的按壓部件實現光路切換,以及"常閉"初始狀態設計,確保在無外力操作時雙光路均處于斷開狀態。這種設計不僅提高了操作安全性,還能有效避免誤操作導致的光路意外導通。

該產品采用LC/UPC連接頭,白色鋁合金殼體封裝,內置50/50及1/99分光器各一只,輸出端熔接相應長度的鎧裝光纜尾纖,提供卓越的環境適應性和長期可靠性。

產品特點

l  雙組1×1端口設計 ： 一次操作控制兩條獨立光路,測試效率提升50%以上

l  常閉初始狀態 ： 未施加操作時光路保持?jǐn)嚅_(kāi),避免誤觸導致的光路意外導通

l  雙向手動按壓操作 ： 雙端同時按壓時光路導通,單端按壓時光路仍保持?jǐn)嚅_(kāi),操作安全可靠

l  G657A2彎曲不敏感光纖 ： 最小彎曲半徑僅7.5毫米,支持全波段傳輸(1260：1625nm)

l  內置雙分光器 ： 同時集成50/50及1/99分光器,滿足不同分光比需求

l  低插入損耗 ： 開關損耗典型值<0.35dB,確保信號傳輸質量

l  高回波損耗 ： 回波損耗≥55dB,減少信號反射干擾

l  寬溫度范圍 ： 工作溫度：40℃至+85℃,適應各種惡劣環境

l  無源設計 ： 無需額外供電,降低系統復雜度和維護成本

l  鎧裝尾纖輸出 ： 提供卓越的機械保護和環境穩定性

應用領域

成光通信實驗室的雙光路測試

實驗室里最常見的需求是"同時測試待測器件和標準器件的性能"。比如測試一款光模塊的插入損耗,需要同時接通"待測光模塊鏈路"和"標準光模塊鏈路"做數據對比。這款D1X1開關的雙組1×1端口,剛好能同時控制這兩條鏈路。技術員只需要同步按下兩端的按壓部件,就能同時導通兩條光路,不用來回插拔光纖,測試效率至少提升40%。

光纖傳感系統的雙冗余鏈路控制

在安防監控、環境監測等光纖傳感系統中,"鏈路冗余"是保障連續性的關鍵。比如某段管道的泄漏傳感,需要同時布置"主鏈路"和"備用鏈路",平時備用鏈路斷開,避免信號干擾;主鏈路故障時,快速導通備用鏈路。這款開關的"常閉初始+雙端導通"邏輯,剛好適配這個場景:平時備用鏈路處于常斷狀態,不干擾主鏈路;主鏈路故障時,維護人員只需同步按壓兩端,就能快速導通備用鏈路,整個過程不到2秒,不會影響傳感數據的連續性。

小型數據中心的雙鏈路維護

小型企業數據中心的鏈路數量不多,但經常需要臨時調整——比如兩臺服務器的光纖鏈路切換,或者存儲設備的備用鏈路導通。這款開關不需要復雜的配置,維護人員不用懂編程或調試,僅通過手動按壓就能控制雙鏈路的通斷;加上它的無源設計,不用在機柜里額外布電源線,安裝和使用都很靈活。

光器件生產的質檢環節

在光分路器、光耦合器等器件的批量生產中,質檢環節需要頻繁切換"待測器件鏈路"和"標準器件鏈路"來對比數據。這款D1X1開關的雙組端口,能同時對接"待測件"和"標準件",質檢人員只需一次按壓就能完成光路切換,大幅減少了換接光纖的時間,提升質檢效率30%以上。

工業/軍工的特殊環境鏈路控制

工業戶外設備、軍工車載通信等場景,往往有"無供電、環境惡劣"的特點。比如戶外電力巡檢設備,需要在零下30℃的環境里手動控制光路;軍工車載通信,需要在顛簸環境下穩定切換雙鏈路。這款開關的"無源設計"和"-40℃至+85℃的寬溫性能",剛好能適配這些場景,經過車載震動、高低溫循環測試后,光學性能的變化量完全符合要求。

光學性能參數

 產品尺寸

工作原理

D1X1手動雙向按壓常閉型光開關的核心邏輯是"機械按壓觸發光纖對準",結合"雙1×1端口+常閉初始"的設計,實際工作狀態可以分為三個場景:

1. 初始狀態:兩端均不動作,雙光路常斷

這款光開關的每組1×1端口,都由"固定光纖"和"活動光纖"組成。初始狀態下,活動光纖靠?jī)?nèi)置的復位彈簧保持在"偏移位置",和固定光纖的光軸完全不對準——此時兩條光路都處于斷開狀態,這就是"常閉"的核心體現。即使在震動輕微的工作臺上,復位彈簧的張力也能穩定保持活動光纖的位置,不會出現"誤導通"的情況。

2. 單端按壓:僅一端操作,雙光路仍斷開

   當僅按壓其中一端的操作部件時,對應組的活動光纖會產生小幅度位移,但在機械結構里設計了"單端行程鎖止"——位移距離不足以讓活動光纖與固定光纖對準;同時另一組端口的活動光纖仍處于初始位置,所以單端按壓時,兩組光路均保持?jǐn)嚅_(kāi)。這種設計是為了避免"誤觸單端導致光路意外導通",確保操作安全性。

3. 雙端同時按壓:兩端同步操作,雙光路導通

   當器件兩端的按壓部件被同步按下時,兩組端口的活動光纖會在機械連桿的驅動下,同時移動到"光軸對準位置"——此時固定光纖與活動光纖的光軸完全重合,光信號能順利通過兩條鏈路,雙光路同時導通。松開按壓部件后,復位彈簧會帶動活動光纖回到初始偏移位置,雙光路重新恢復斷開狀態。整個過程不需要任何電力驅動,僅依賴手動操作與機械結構的配合,即使在無供電的戶外環境下也能穩定工作

  產品優勢

安全可靠的常閉設計 - 初始狀態下光路斷開,避免誤操作帶來的風險,符合工業安全規范

高效的雙光路控制 - 一次操作同時控制兩條光路,顯著提升測試和維護效率

優異的光學性能 - 低插入損耗、高回波損耗、低串?dāng)_,確保信號傳輸質量

卓越的環境適應性 - 寬溫度范圍、鎧裝尾纖、鋁合金殼體,適應各種惡劣環境

免維護無源設計 - 無需額外供電,降低系統復雜度和維護成本

靈活的安裝方式 - 緊湊的尺寸設計,支持多種安裝場景

高性?xún)r(jià)比解決方案 - 一臺設備集成光開關和分光器功能,降低系統成本

專業品質保證 - 每臺產品都經過嚴格的單獨測試,提供完整的測試數據文檔

常見問題

Q: D1X1手動雙向按壓常閉型光開關和普通光開關有什么區別?

A: 主要區別在于:1)內置兩組獨立的1×1光開關端口,能同時控制兩條光路;2)采用常閉初始設計,默認狀態下光路斷開;3)雙向按壓操作,必須兩端同時按壓才能導通光路,避免誤操作。

Q: 為什么選擇G657A2光纖?

A: G657A2是彎曲不敏感單模光纖,具有優異的抗彎曲性能,最小彎曲半徑僅7.5毫米,支持1260-1625nm全波段傳輸,特別適合空間受限和復雜布線環境。

Q: 產品支持哪些連接器類型?

A: 標配LC/UPC連接器,也可根據客戶需求定制FC、SC等其他連接器類型和PC/APC研磨方式。

Q: 產品需要供電嗎?

A: 不需要。這是一款純機械式無源器件,通過手動按壓實現光路切換,無需額外供電,降低了系統復雜度和維護成本。

Q: 產品的工作溫度范圍是多少?

A: 產品工作溫度范圍為-40℃至+85℃,存儲溫度范圍為-40℃至+85℃,能夠適應各種惡劣的工業環境。

Q: 如何訂購這款產品?

A: 您可以通過訪問我們的官方網站www.www.parisworlds.com了解更多產品信息,或直接聯系我們的銷售團隊獲取詳細報價和技術支持。
