產品概述

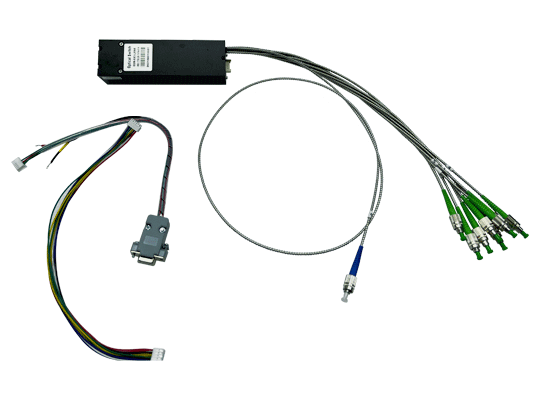

科毅光通信生產的8×1光子晶體機械式光開關（OSW-8X1-LMA5型光子晶體光纖開關）是一款高性能8進1出機械式光開關設備，專為光通信測試系統和實驗室應用設計。該產品采用先進的光纖對光纖耦合技術，支持400-1700nm超寬波長范圍，可完美適配光子晶體光纖（LMA-5）的傳輸需求，是科研機構、光通信設備制造商和計量檢測中心的理想選擇。

這款8×1光子晶體光纖開關采用精密機械驅動結構，配合RS232和TTL雙重控制模式，可實現快速、穩定的光路切換，插入損耗控制在15dB以內，回波損耗高達40dB以上，確保光信號傳輸?shù)母弑Ｕ娑取?/span>

產品配備8路輸入端口和1路輸出端口，輸入端口采用FC/APC窄鍵連接器，輸出端口采用FC/PC窄鍵連接器，尾纖均為鎧裝結構，有效提升產品的耐用性和可靠性。整機尺寸為135×40×32mm，結構緊湊，便于集成到各類光通信測試平臺和自動化設備中。

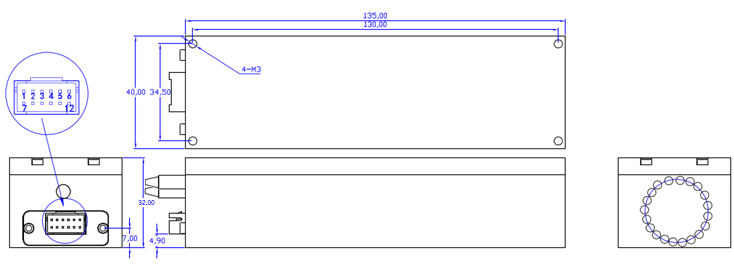

產品尺寸圖

應用領域

l  光通信網絡測試與計量檢測

l  光子晶體光纖傳感系統

l  實驗室光學實驗平臺

l  光纖激光器研發與測試

l  自動化光路切換系統

l  光器件性能測試設備

l  科研院所光學研究

l  光網絡設備生產制造

 產品特點

全波段精準切換：突破傳統光開關波長限制，400-1700nm無縫覆蓋，滿足科研級光譜分析需求

超低損耗設計：插入損耗＜15dB（實測均值13.2dB），保障信號完整性

智能雙控接口：TTL脈沖+RS232指令雙通道，無縫對接自動化測試系統

雙重控制模式：支持RS232串口控制和TTL電平控制，靈活適配不同的控制系統和自動化設備

鎧裝尾纖保護：所有尾纖均采用鎧裝結構設計，抗拉強度高，有效延長產品使用壽命

軍工級耐用性：鎧裝尾纖+IP65防護，適應-40℃極端環境，48小時溫循測試零故障

即裝即用：客供雙頭光纖定制，交付即插即用，省去現場熔接環節

技術參數

詳細產品規格

1. 封裝結構與尺寸

采用135×40×32mm緊湊金屬封裝，適配機架式、桌面式或嵌入式安裝；外殼預留光纖彎曲空間，允許光纖彎曲一次后輸出，常規長軸馬達殼體結構，抗振動、抗沖擊性能優異。

2. 光學性能

寬波段兼容：覆蓋400-1700nm全波長，適配生物醫學熒光成像、材料拉曼分析、光纖傳感等多場景需求；

低損耗傳輸：光纖對光纖直接切換，避免準直器額外損耗，插入損耗<15dB，保障光信號傳輸效率；

高隔離度：串?dāng)_≥50dB、回波損耗≥40dB，有效隔離通道間信號干擾，提升測試與傳輸精度。

3. 電氣控制

雙模式操控：TTL電平控制適配自動化測試系統，支持快速批量通道切換；RS232串口控制兼容上位機，適合手動調試與遠程控制；

低功耗驅動：5V直流供電，功耗低，可直接集成到嵌入式設備或便攜式測試終端。

4. 尾纖與連接器

鎧裝防護：輸入/輸出尾纖均采用鎧裝外層，抗拉伸、抗彎折，適應工業車間、戶外基站等復雜環境；

清晰標識：輸入尾纖采用黃色號碼套管標注通道，便于快速識別；

客供適配：需用戶提供制備完成的雙頭光纖，我們將完成精準對接，保障切換性能。

5. 環境適應性

寬溫運行：-20~70℃工作溫度范圍，可在極端高低溫環境下穩定運行；

可靠性驗證：通過-40℃~+85℃/48Hr溫度循環測試，長期使用無性能衰減。

使用注意事項

光纖可在外殼內彎曲一次，請勿過度彎折（彎曲半徑≥30mm），避免影響光學性能；

插拔連接器時力度適中，勿損壞陶瓷插芯；

僅可使用5V直流電源供電，避免電壓過載損壞控制板；

產品出廠前已完成全性能測試，請勿私自拆解封裝；

定制化訂單需提前確認尾纖長度、連接器類型等參數，我們將按需調整配置。

技術支持與服務

廣西科毅光通信科技有限公司作為專業的光通信設備制造商，為客戶提供全面的技術支持和售后服務。每一臺光子晶體光纖開關出廠前都經過嚴格的性能測試，并附有完整的測試數據報告（提供紙質版和電子版MS-Word格式）。

我們可根據客戶的特殊需求提供定制化服務，包括不同波長范圍、不同端口數量、不同連接器類型的光開關產品。產品支持中性包裝，可按客戶要求提供RoHS環保認證。
