一、OSW-2-D1×3機架式光開關的核心技術解析

1.1產品架構與設計理念

OSW-2-D1×3機架式光開關采用了雙組雙1×3的創新設計架構，這意味著該設備可以同時處理兩組獨立的光路切換任務，每組都具備1路輸入和3路輸出端口的能力。這種設計在提升系統集成度的同時，為復雜的光網絡架構提供了更高的靈活性。產品配備1U標準機箱，可完美適配19英寸標準機架，這在機房空間日益緊張的今天顯得尤為重要。

從技術參數來看，該產品工作波長為1310nm，采用單模光纖（9/125μm），連接器類型為LC/PC接口。這些參數的選擇并非偶然，而是基于光通信行業的實際應用需求。1310nm波長是光纖通信的三個主要窗口之一，具有低損耗、低色散的特性，廣泛應用于城域網和接入網中；LC連接器以其小巧的尺寸和優異的性能，成為高密度光連接的首選方案。

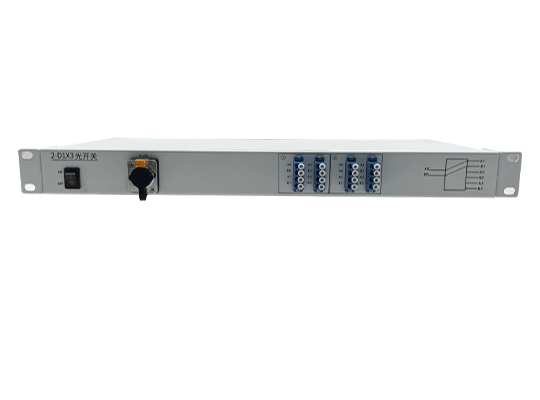

OSW-2-D1×3機架式光開關實拍圖

1.2卓越的光學性能指標

光開關最核心的性能指標莫過于光學性能，而OSW-2-D在這方面交出了令人滿意的答卷。插入損耗作為衡量光信號通過器件后的能量損失的關鍵指標，該產品的典型值控制在0.8dB以下。這個數值意味著光信號在通過開關后，只有不到20%的能量損失，在實際系統中，這直接轉化為更長的傳輸距離和更高的信號質量。

偏振相關損耗（PDL）是另一個關鍵參數，其最大值僅為0.05dB。這個數值在行業同類產品中屬于優秀水平，表明該光開關對光信號偏振態的敏感度很低，這在長距離傳輸和復雜網絡環境中尤為重要，因為光纖中的偏振模色散（PMD）效應會改變光的偏振態，如果PDL過大，就會導致信號功率的波動。

波長相關損耗（WDL）和溫度相關損耗（TDL）的最大值均為0.2dB，這體現了產品設計在不同工作波長和環境溫度下的穩定性。在實際應用中，光源的波長漂移和環境溫度的變化是不可避免的，如果器件對這些因素過于敏感，就會導致系統性能的不穩定。

1.3電氣特性與控制方式

除了光學性能，電氣性能同樣是衡量光開關產品的重要指標。OSW-2-D支持220V單相交流電源供電，這種供電方式在標準機房環境中非常普遍，無需額外的電源轉換設備，簡化了系統的部署。

控制方式上，產品提供了DB9公頭串口和網口（RJ45）兩種接口選擇。DB9串口是傳統的控制接口，適合與老式測試設備或工業控制系統集成；而網口接口則支持TCP/IP協議，可以實現遠程控制和網絡化管理，這與現代智能化光網絡的發展趨勢高度契合。

開關時間是衡量光開關響應速度的重要參數，該產品的開關時間為12毫秒。雖然與MEMS光開關相比稍慢，但在絕大多數應用場景中，這個響應速度已經完全能夠滿足需求，而且機械式光開關在可靠性和成本方面具有明顯優勢。

二、產品性能的深度解讀

2.1插入損耗的物理意義與實際影響

插入損耗是光開關最重要的性能指標之一，其定義為輸出光功率與輸入光功率之比的對數值。OSW-2-D的插入損耗典型值小于0.8dB，這意味著如果有10mW的光信號輸入，輸出端能夠得到至少約8.3mW的光功率。

在實際系統中，插入損耗的累積效應需要特別關注。假設一個光通信系統中串聯使用了5個這樣的光開關，那么總的插入損耗約為4dB，這意味著約60%的光功率會損失在傳輸路徑上。因此，在選擇光開關時，插入損耗越低越好，這樣可以為整個系統留出更多的功率預算。

值得注意的時，該產品的回波損耗指標最小值為35dB?；夭〒p耗反映的是光信號在器件端面的反射情況，回波損耗越高，意味著反射的光信號越少。35dB的回波損耗意味著只有約0.03%的光功率被反射回源端，這對于防止激光器的不穩定工作非常重要。

2.2重復性與使用壽命的工程意義

重復性是指光開關在多次切換后，每次切換到同一端口時插入損耗的一致性。OSW-2-D的重復性誤差最大值為0.01dB，這是一個非常出色的指標。在實際應用中，重復性比絕對值更為重要，因為重復性差會導致信號功率的抖動，影響系統的誤碼率性能。

使用壽命是工程人員非常關心的指標，該產品的設計壽命為10^9次，即10億次切換。假設設備每10秒切換一次，每天工作24小時，那么理論上可以連續運行約31.7年。當然，實際使用壽命還會受到工作環境、維護情況等多種因素的影響，但這個設計壽命已經足夠滿足絕大多數工業應用的需求。

2.3環境適應性測試

廣西科毅光通信對OSW-2-D執行了嚴格的環境壓力測試，包括高溫烘烤和溫度循環測試。高溫烘烤測試條件為+85℃持續48小時，這個測試旨在驗證產品在高溫環境下的穩定性和可靠性，特別是電子元器件和機械結構的耐熱性能。

溫度循環測試的溫度范圍為-40℃至+85℃，測試持續48小時。這個測試模擬了產品在實際使用中可能遇到的極端溫度變化，驗證了產品在冷熱交替環境下的性能穩定性。從測試結果來看，該產品在-20℃至+70℃的工作溫度范圍內能夠穩定運行，這涵蓋了絕大多數室內和室外應用場景。

三、典型應用場景深度剖析

3.1光通信系統中的保護切換

在現代光通信網絡中，保護切換是一個關鍵功能。當主用光路發生故障時，系統能夠快速切換到備用光路，從而保證通信業務的連續性。OSW-2-D1×3機架式光開關非常適合這類應用，其1進3出的端口配置可以實現主用光路和兩個備用光路的冗余設計。

在實際工程中，通常會將1×3光開關部署在光纖接入網（FTTH/PON）的光線路終端（OLT）側，當主干光纖斷裂或出現故障時，系統可以自動切換到備用光纖，將業務中斷時間縮短到毫秒級。12毫秒的開關時間對于保護切換應用來說已經足夠快，能夠滿足大多數電信級業務的需求。

3.2光器件測試系統的自動切換

在光器件的生產測試過程中，需要對待測器件進行多項參數測試，如插入損耗、回波損耗、偏振相關損耗等。傳統的人工測試方式效率低下且容易出錯，而采用光開關構建的自動測試系統可以大幅提升測試效率。

OSW-2-D的雙組1×3設計非常適合構建多通道的自動測試系統。一組開關可以用于選擇不同的測試波長或測試信號源，另一組開關可以用于選擇不同的待測器件或測試儀器。配合網口遠程控制功能，整個測試系統可以實現全自動化運行，測試數據自動記錄和分析。

在這種應用場景中，光開關的重復性和穩定性尤為重要。0.01dB的重復性誤差確保了測試數據的準確性和可重復性，這對于質量控制和產品一致性評估至關重要。

3.3數據中心光互聯的路徑選擇

隨著云計算和大數據技術的快速發展，數據中心內部的服務器互聯帶寬需求急劇增長。光互聯因其高帶寬、低延遲的特性，正在成為數據中心互聯的主流方案。在大型數據中心中，服務器與交換機之間、交換機與交換機之間可能存在多條光路，光開關可以實現靈活的路徑選擇和負載均衡。

OSW-2-D的1U機架式設計非常適合部署在標準機柜中，多個設備可以級聯使用，構建更大規模的光路交換矩陣。網口控制接口可以與數據中心的管理系統（如OpenStack、Kubernetes等）集成，實現智能化的光路調度和管理。

在數據中心的實際應用中，光開關還可以用于光鏈路的冗余備份。當某條光路出現性能劣化時，系統可以自動切換到備用鏈路，避免業務中斷。同時，光開關還可以用于光模塊的在線測試和維護，無需停機即可完成光模塊的替換和校準。

3.4光纖傳感網絡的光信號分配

光纖傳感技術因其抗電磁干擾、耐腐蝕、長距離傳輸?shù)葍?yōu)點，在石油天然氣管道監測、橋梁結構健康監測、周界安防等領域得到廣泛應用。在分布式光纖傳感系統中，光開關可以用于多根傳感光纖的輪流檢測，實現多路傳感信號的時分復用。

OSW-2-D的工作波長為1310nm，這是光纖傳感系統常用的波長之一。該產品支持的500mW最大傳輸光功率，足以滿足大多數傳感系統的功率需求。更重要的是，該產品在-20℃至+70℃的寬溫范圍內都能穩定工作，這使得它適用于戶外監測場景，如油氣管道、電力線路等。

 四、選型指南與工程實踐

4.1光開關選型的關鍵考量因素

在實際工程應用中，選擇合適的光開關產品需要綜合考慮多個因素：

波長匹配是第一個要考慮的因素。OSW-2-D的工作波長為1310nm，如果系統使用的是1550nm或其他波長，就需要選擇對應波長的產品。廣西科毅光通信也提供多波長產品的定制服務，可以滿足不同客戶的特殊需求。

端口配置需要根據實際的光路拓撲來選擇。1×3的配置適合需要一進三出或三進一出（通過雙向使用實現）的應用場景。如果需要更多的端口，可以考慮使用多個設備級聯，或者選擇更多端口的光開關產品。

光纖類型同樣重要。該產品使用的是單模光纖，適用于長距離傳輸。如果系統使用的是多模光纖（如OM3、OM4），則需要選擇對應的多模光開關產品，否則會引入很大的損耗。

連接器類型需要與系統中的其他設備保持一致。LC連接器是目前高密度光連接的主流選擇，但如果系統中大量使用SC、FC等連接器，也可以聯系廠家進行定制。

控制接口的選擇取決于系統的集成方式。如果是傳統的工業控制系統，DB9串口可能是更合適的選擇；如果是基于網絡的智能化管理系統，網口接口則更加方便。

4.2安裝與調試注意事項

在安裝OSW-2-D1×3機架式光開關時，有幾個關鍵點需要特別注意：

光纖連接是安裝過程中最容易出現問題的地方。在插拔LC連接器時，要確保連接器端面清潔，使用專業的光纖清潔筆或清潔紙進行清潔。同時要注意連接器的鎖定機制，確保連接牢固可靠。LC連接器有一個小的卡扣，按下卡扣后可以輕松拔出，不要強行硬拔。

尾纖管理同樣重要。該產品使用φ0.9mm松套管尾纖，這種尾纖比較柔軟，但也比較脆弱。在布線時要避免過度彎曲，最小彎曲半徑建議不小于30mm。尾纖標識采用號碼套管，工程人員在接線時要仔細核對編號，確保對應關系正確。

供電系統的可靠性直接影響設備的穩定運行。雖然該產品支持220V交流供電，但在機房環境中，建議通過UPS（不間斷電源）供電，以防止電源波動或突然斷電對設備造成影響。

控制線連接要注意接口的正確性。DB9接口是9針串口，針腳定義要符合RS-232標準。網口接口使用標準的RJ45網線，支持自動交叉功能，無需區分直通線和交叉線。

4.3維護與故障排查

OSW-2-D1×3機架式光開關是一款高可靠性的工業產品，但在長期運行過程中，適當?shù)木S護和定期的檢查可以延長設備的使用壽命，確保系統的穩定運行。

日常維護主要包括定期檢查設備的工作狀態、清潔光纖連接器端面、檢查供電和信號指示燈等。建議每季度進行一次全面的檢查，發現問題及時處理。

故障排查需要遵循從易到難的原則。如果發現光路不通，首先要檢查光纖連接是否正確，連接器是否插緊；然后檢查設備供電是否正常，指示燈狀態是否正常；如果硬件檢查都正常，可能是控制信號的問題，可以使用串口調試工具或網絡抓包工具檢查控制信號是否正確發送。

定期校準是保證測試精度的關鍵。對于測試系統中的應用，建議每年進行一次校準，可以使用標準光功率計和標準光源進行校準測試，記錄各個端口的插入損耗數據，與出廠規格進行對比。

五、市場前景與發展趨勢

5.1光開關市場的發展機遇

隨著5G通信、云計算、物聯網等新一代信息技術的快速發展，光通信網絡的建設和升級正在全球范圍內加速推進。作為光網絡的關鍵器件，光開關市場正迎來前所未有的發展機遇。

在5G前傳和中傳網絡中，大量使用光纖進行信號傳輸，光開關可以用于光纖的保護切換和路由選擇。在云計算數據中心，光互聯正在逐步替代電互聯，成為機架間、機柜間互聯的主流方案，光開關在其中扮演著重要的角色。在光纖傳感領域，隨著工業物聯網的發展，對光纖傳感的需求不斷增長，光開關作為多路復用的關鍵器件，市場空間廣闊。

5.2技術發展趨勢

光開關技術正在朝著更高性能、更小體積、更低成本的方向發展。在性能方面，未來的光開關將實現更低的插入損耗（小于0.5dB）、更快的開關速度（毫秒級甚至微秒級）、更高的重復性（0.001dB級別）。

在體積方面，隨著集成度的提高，光開關的體積將進一步縮小，可能實現多路開關的單芯片集成。在控制方式方面，網絡化和智能化將成為主流趨勢，光開關將支持SNMP、NETCONF等標準的網絡管理協議，可以無縫集成到SDN（軟件定義網絡）和NFV（網絡功能虛擬化）架構中。

在可靠性方面，未來的光開關將采用更先進的機械結構和材料，使用壽命將進一步提升，達到10^10次甚至更高的切換次數。

5.3廣西科毅光通信的產品布局

作為國內領先的光通信器件制造商，廣西科毅光通信科技有限公司始終堅持以技術創新為驅動力，不斷完善產品線，滿足不同客戶的多樣化需求。除了OSW-2-D1×3光開關，公司還提供其他類型的光開關產品，如1×2、2×2、1×4、1×8等不同端口配置的產品，以及不同波長（1310nm、1550nm、850nm等）和不同連接器（LC、SC、FC、ST等）的定制產品。

公司的光開關產品廣泛應用于電信運營商、有線電視運營商、科研院所、高校實驗室、工業控制等領域，憑借優異的產品性能和完善的售后服務，贏得了客戶的一致好評。

六、總結

OSW-2-D（1×3）-SM-13-1U-S22-LC光開關是廣西科毅光通信科技有限公司推出的一款高性能、高可靠性的光路切換產品。該產品憑借其優異的光學性能、靈活的控制方式、寬溫工作范圍以及完善的品質保證，在光通信系統、光測試設備、光纖傳感網絡、數據中心等多個領域都有著廣泛的應用前景。

對于通信工程師和系統集成商來說，選擇合適的光開關產品需要綜合考慮技術參數、應用場景、成本預算等多個因素。OSW-2-D以其均衡的性能和合理的價格，成為了很多項目的理想選擇。廣西科毅光通信專業的技術團隊可以為客戶提供全面的技術支持和解決方案，幫助客戶構建高性能的光通信網絡。

在光通信技術不斷發展的今天，光開關作為光路控制的核心器件，其重要性將愈發凸顯。廣西科毅光通信將繼續秉承"創新驅動、品質為先"的理念，不斷推出更多高性能的光開關產品，為光通信行業的發展貢獻力量。
