在光通信技術飛速發展的今天，光開關作為光纖線路換接的核心器件，廣泛應用于光纖通信系統中，承擔著備份線路換接、信號路徑切換等關鍵任務，其性能直接影響通信系統的穩定性和傳輸效率。傳統光開關在實際應用中面臨諸多痛點：一方面，受溫度、振動等環境因素影響，輸入與輸出光纖間容易出現對準偏差，導致傳輸損耗增加；另一方面，多數光開關無法調整使用角度，面對復雜的安裝環境時適配性差，極大限制了使用范圍。

科毅光通信（官網：www.www.parisworlds.com）基于多年光通信器件研發經驗，推出集成多項核心技術的高性能可調節光開關。這款產品融合了角度調節、穩定固定、高效散熱等多重優勢，通過科學的結構設計和精準的工藝把控，有效解決了傳統光開關的使用局限，為光通信系統提供更可靠、更靈活的解決方案。接下來，我們將從產品結構、核心功能、應用場景等維度，全面解析這款光開關的獨特優勢。

一、產品整體結構解析

這款高性能光開關采用模塊化設計，主要由開關主體、光纖組件、固定組件、調節組件和散熱組件五大核心部分構成，各組件協同工作，既保證了產品的穩定性，又賦予了產品極強的適配性。

（一）整體結構概覽

如圖1所示，開關主體作為核心承載部件，整合了所有功能組件，其表面設計的安裝槽為調節組件提供了穩定的安裝基礎；光纖組件位于開關主體前端，負責光信號的傳輸與接收；固定組件對稱分布在開關主體兩側，確保產品安裝后的穩固性；調節組件嵌入開關主體的安裝槽內，可實現多角度微調；散熱組件則貼合開關主體背部，持續排出工作時產生的熱量。

從另一角度觀察（如圖2所示），各組件的布局緊湊有序，既保證了空間利用率，又避免了組件間的相互干擾，同時為后續的安裝、調試和維護提供了便利。

圖1：光纖開關整體結構示意圖

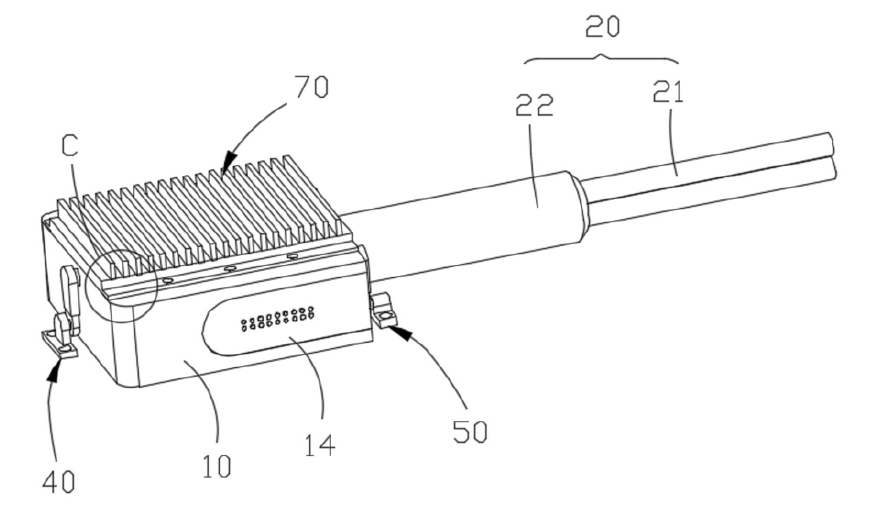

圖2：光纖開關另一個角度的結構示意圖

（二）核心組件細節拆解

1. 開關主體：穩定承載，精準適配

開關主體是整個光開關的基礎，采用高強度工程塑料一體成型，兼具輕量化和抗沖擊性，能適應不同環境下的安裝需求。主體上設有專門的安裝槽（如圖3所示），該安裝槽分為轉動件放置槽和支腿放置槽兩部分（如圖4所示），分別用于容納調節組件的轉動件和支腿單元，確保調節組件安裝后結構穩定。

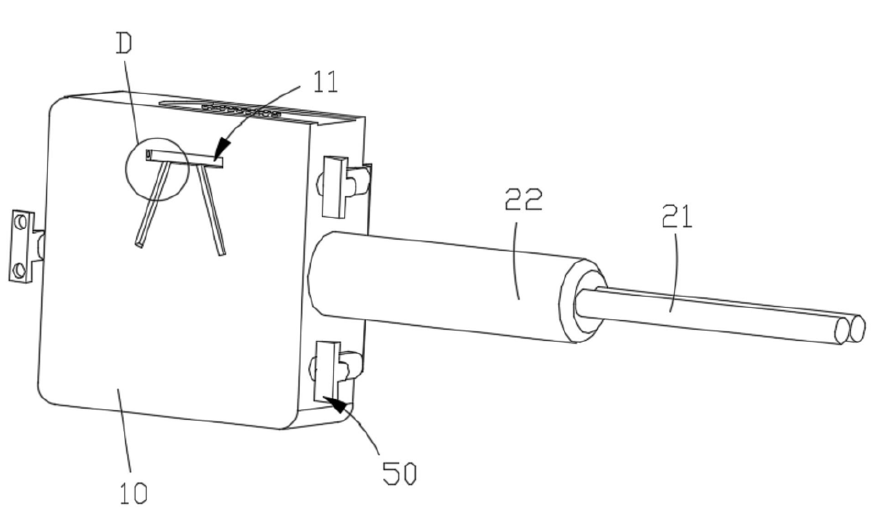

圖3：去掉調節組件后的結構示意圖

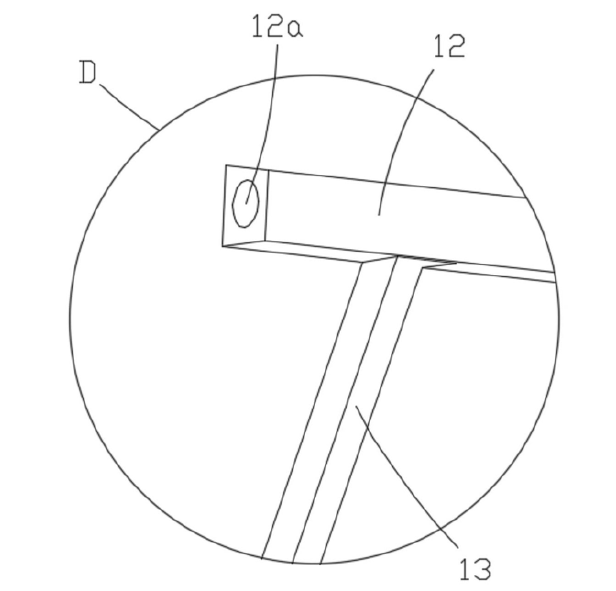

圖4：安裝槽細節放大示意圖

同時，開關主體設計有透光面，該透光面與光纖組件的光纖件對應設置，能夠減少光信號傳輸過程中的折射損耗，保證光信號的高效傳遞。這種結構設計既考慮了組件的安裝穩定性，又兼顧了光信號傳輸?shù)木珳市浴?/span>

2. 光纖組件：防護升級，信號保真

光纖組件是光信號傳輸?shù)暮诵妮d體，由多個光纖件和防護套組成（如圖5所示）。光纖件采用高品質石英光纖，具有低損耗、高透光率的特點，能精準傳遞光信號；防護套采用耐磨、耐高溫的彈性材料，緊密套設于光纖件外部，不僅能防止光纖件受到物理磨損，還能隔絕外界溫度變化對光纖傳輸?shù)挠绊?，有效延長產品使用壽命。

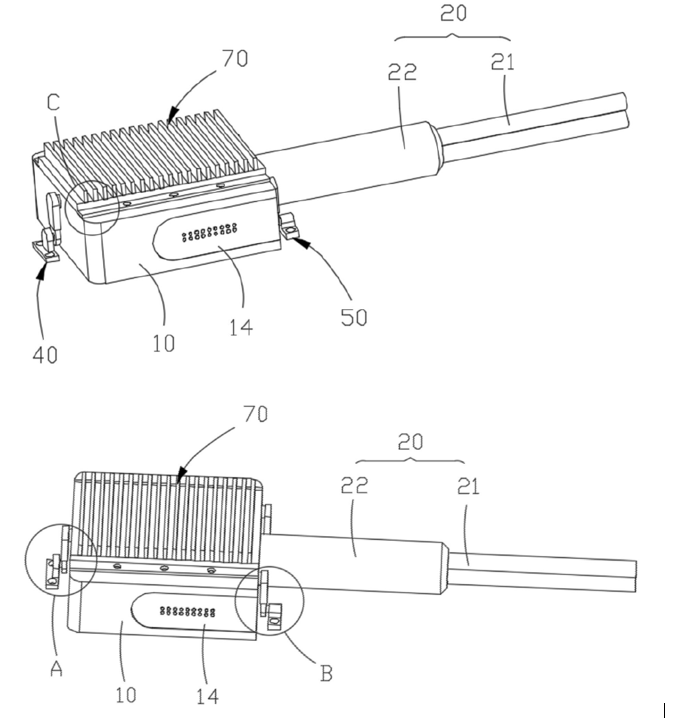

圖5： 光纖組件裝配示意圖

針對不同的應用需求，光纖組件支持1×2、2×4等多種進線和出線規格，可根據光通信系統的線路布局靈活適配，滿足備份線路換接、信號分流等不同場景的使用需求。

3. 固定組件：雙向固定，穩固可靠

固定組件分為第一固定單元和第二固定單元，分別安裝于開關主體的兩側（如圖6所示），通過對稱設計實現雙向穩固固定，避免光開關在工作過程中因振動、碰撞等因素發生位移。

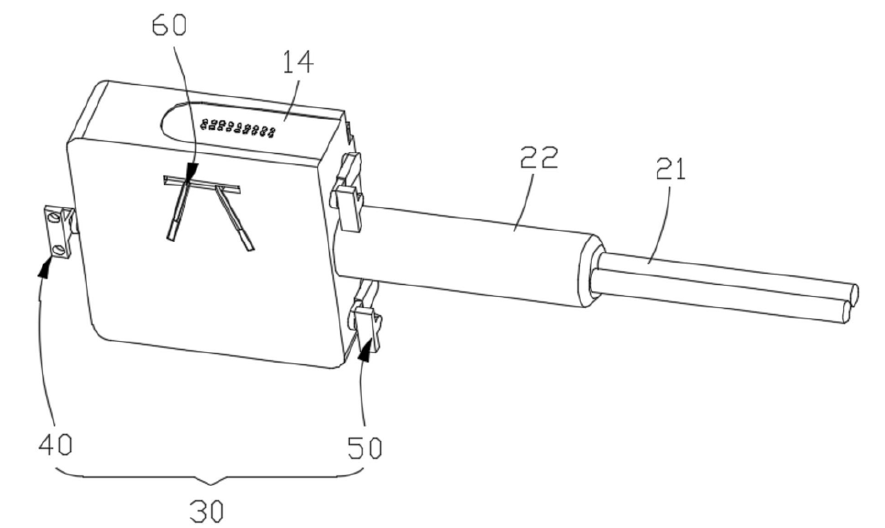

圖6：固定組件分布示意圖

第一固定單元的結構如圖7所示，主要由第一轉軸、第一連接件、第一伸縮件、第一樞接軸和第一固定件組成。第一連接件上設有第一伸縮槽，第一固定件可伸縮安裝于伸縮槽內，配合第一轉軸的轉動功能和第一樞接軸的轉向調節功能，能夠適應不同安裝面的形狀和角度，實現精準固定。

圖7：第一固定單元放大示意圖

第二固定單元與第一固定單元結構對稱（如圖8所示），包括第二轉軸、第二連接件、第二伸縮件、第二樞接軸和第二固定件，同樣通過伸縮調節和轉向調節的組合設計，進一步提升固定的穩定性和適配性。這種雙向可調節的固定結構，使光開關能夠適配平面、曲面等多種安裝場景，無論是機房機架、通信設備箱體還是戶外通信基站，都能實現穩固安裝。

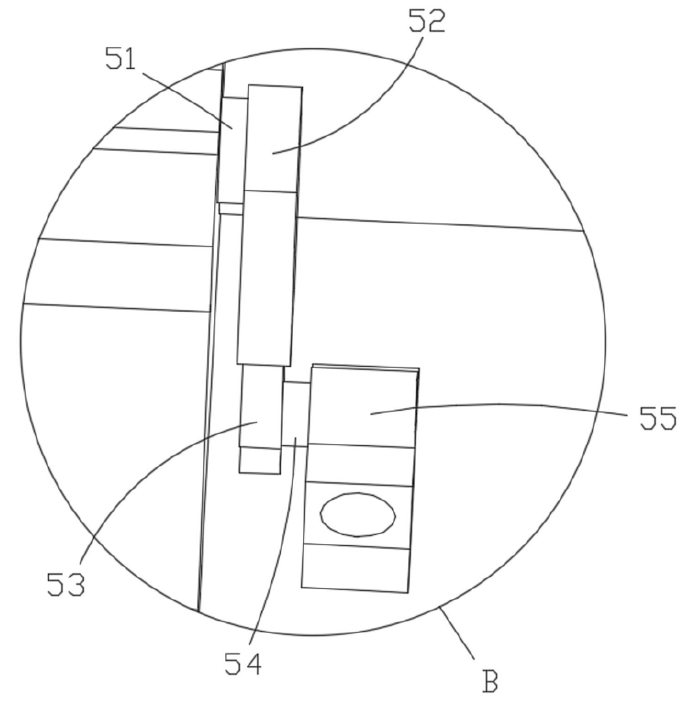

圖8：第二固定單元放大示意圖

4. 調節組件：多角度可調，適配靈活

調節組件是這款光開關的核心創新點之一，安裝于開關主體的安裝槽內，主要由轉動件和支腿單元組成（如圖9所示），其單獨結構如圖10所示。

轉動件可轉動安裝于轉動件放置槽的轉動孔內，支腿單元則容納于支腿放置槽中，通過轉動件的旋轉和支腿單元的伸縮，實現光開關使用角度的靈活調節。支腿單元由第一支腿和第二支腿組成，第二支腿可伸縮安裝于第一支腿內部，第一支腿上設有通孔，第二支腿配備與通孔匹配的彈性件，彈性件一端固定于第二支腿，另一端嵌入通孔中，通過彈性件的卡合作用，可實現支腿長度的分段調節，進而精準控制光開關的傾斜角度。

這種調節結構設計，讓光開關能夠根據安裝環境和線路布局，靈活調整使用角度，有效解決了傳統光開關角度固定導致的適配性差問題。無論是需要水平安裝、傾斜安裝還是垂直安裝，都能通過調節組件實現精準對準，減少因角度偏差造成的傳輸損耗。

圖9：帶調節組件的結構示意圖

圖10：調節組件拆解示意圖

5. 散熱組件：高效散熱，穩定運行

光開關在長時間工作過程中會產生一定熱量，若熱量無法及時散發，可能導致組件性能下降，影響傳輸穩定性。為此，這款產品專門設計了散熱組件（如圖11所示），由散熱底座和散熱片組成。

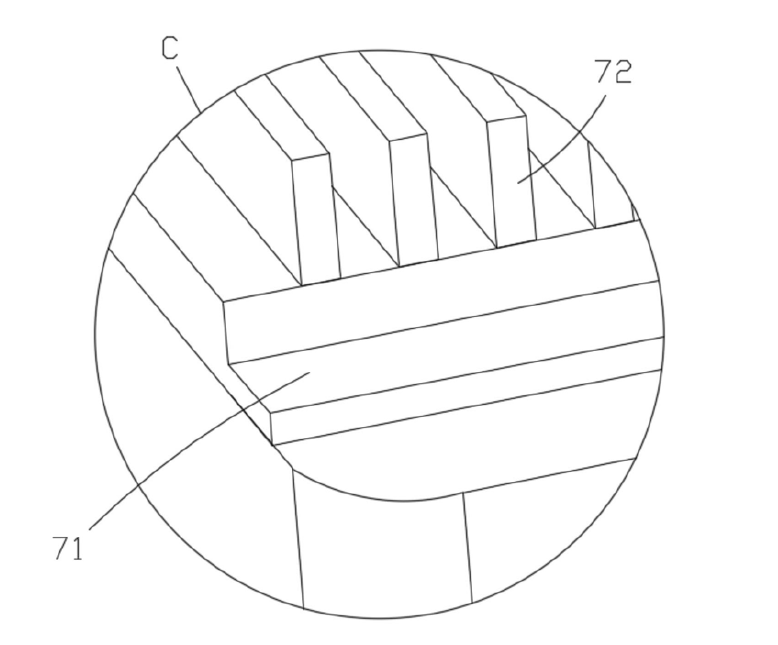

圖11：散熱組件放大示意圖

散熱底座采用高導熱系數的鋁合金材料，緊密貼合開關主體背部，能夠快速吸收主體產生的熱量；散熱片為多個等距排列的鋁合金薄片，安裝于散熱底座上，通過增大散熱面積，加速熱量與空氣的熱交換，實現高效散熱。這種散熱結構設計，可使光開關在-20℃~60℃的寬溫度范圍內穩定工作，即使在高溫環境下長時間運行，也能有效控制溫度升高，避免因過熱導致的傳輸損耗增加或組件損壞。

二、產品核心功能優勢

（一）角度可調，適配性極強

相較于傳統光開關無法調整角度的局限，這款產品通過調節組件的創新設計，實現了多角度靈活調節。支腿單元的伸縮調節與轉動件的旋轉功能相結合，可實現0°~90°范圍內的角度微調，配合固定組件的雙向固定，能夠精準適配不同安裝場景和線路布局需求。無論是復雜的機房環境還是戶外基站的特殊安裝位置，都能通過角度調節實現輸入與輸出光纖的精準對準，有效降低因角度偏差導致的傳輸損耗。

（二）固定穩定，抗干擾能力強

固定組件采用“轉軸+伸縮件+樞接軸”的組合結構，雙向?qū)ΨQ設計確保安裝后的穩固性。第一固定單元和第二固定單元均可根據安裝面的形狀和角度進行靈活適配，安裝后不易因振動、碰撞等外部因素發生位移。同時，開關主體采用高強度材料制造，整體結構抗沖擊、抗老化，能夠適應惡劣的工作環境，提升光通信系統的運行穩定性。

（三）高效散熱，使用壽命長

散熱組件的鋁合金散熱底座與多片式散熱片協同工作，散熱效率遠超傳統自然散熱方式。通過快速吸收熱量并擴大散熱面積，有效控制產品工作溫度，避免高溫對光纖組件、電子元件等造成損傷，不僅保證了產品的長期穩定運行，還顯著延長了使用壽命，降低了用戶的維護成本。

（四）精準傳輸，損耗極低

光纖組件采用高品質石英光纖和專用防護套，透光率高、損耗低；開關主體的透光面與光纖件精準對應，減少了光信號傳輸過程中的折射損耗；角度調節功能則確保了輸入與輸出光纖的精準對準，進一步降低了對準偏差導致的損耗。多項技術的協同作用，使這款光開關的傳輸損耗控制在極低水平，為光通信系統的高效傳輸提供了保障。

（五）模塊化設計，維護便捷

產品采用模塊化拆分設計，各組件之間安裝拆卸方便，若后續需要維護或更換組件，無需整體拆卸產品，僅需針對對應模塊進行操作即可，大大降低了維護難度和停機時間，提升了光通信系統的運維效率。

三、適用場景廣泛，賦能多領域光通信

這款高性能可調節光開關憑借其靈活的適配性、穩定的傳輸性能和可靠的結構設計，廣泛應用于多個光通信領域：

（一）光纖通信系統備份線路換接

在光纖通信主干網、城域網等系統中，備份線路的快速換接至關重要。該光開關換接時間可達毫秒量級，能夠在主線路出現故障時迅速切換至備份線路，確保通信不中斷；同時，角度調節功能和穩定固定設計，使其能夠適配機房內復雜的線路布局，提升系統的可靠性。

（二）數據中心光信號切換

數據中心作為數據存儲和傳輸?shù)暮诵臉屑~，需要大量光開關實現光信號的路徑切換和分流。這款產品支持多種進線出線規格，可適配數據中心的高密度布線需求；高效的散熱性能確保其在數據中心的高溫環境下長期穩定運行，模塊化設計則方便后期維護和擴容。

（三）通信基站光線路適配

戶外通信基站的安裝環境復雜，安裝位置多樣，傳統光開關往往難以適配。該產品的角度調節功能和靈活的固定方式，能夠適應基站的特殊安裝需求，同時其抗沖擊、抗老化的結構設計，可應對戶外的惡劣環境，保證基站光通信的穩定運行。

（四）其他光通信應用場景

除上述場景外，該產品還可應用于光傳感系統、光纖測試設備、廣電傳輸網絡等多個領域，憑借其精準的傳輸性能和靈活的適配性，為不同領域的光通信需求提供定制化解決方案。

四、核心技術參數

五、結語

在光通信技術不斷升級的背景下，對光開關的適配性、穩定性和傳輸效率提出了更高要求。廣西科毅光通信科技有限公司研發的高性能可調節光開關，針對傳統產品的痛點進行創新設計，通過角度調節、穩定固定、高效散熱等核心功能，有效提升了產品的適配性和可靠性，降低了傳輸損耗，為光通信系統提供了更優質的解決方案。

若需了解該產品的詳細參數、價格報價或樣品申請，歡迎訪問廣西科毅光通信官方網站（www.www.parisworlds.com）了解更多產品詳情，或聯系我們的技術顧問獲取專業支持！

擇合適的光開關等光學器件及光學設備是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
