在光纖通信技術高速發展的當下，光開關作為光路切換的核心器件，其性能直接影響通信系統的穩定性與傳輸效率。MEMS（Micro-Electro-MechanicalSystemsSwitch）微型光開關憑借體積小、切換速度快等優勢，已成為光纖通信領域的主流選擇。但傳統MEMS光開關在反射鏡芯片旋轉過程中，易出現非目標光纖瞬態光信號泄露（即“Hit”現象），給系統判定帶來困擾。廣西科毅光通信科技有限公司深耕光通信領域多年，基于最新專利技術，研發的微型光開關通過創新結構設計，有效解決了這一行業痛點，顯著提升了光信號傳輸?shù)臏蚀_性與可靠性。本文將詳細解析該微型光開關的核心結構與技術優勢，為行業伙伴提供專業參考。

一、微型光開關的核心組成部件

微型光開關的精準運行依賴于各部件的協同配合，其核心組成包括傳輸光纖、反射鏡芯片、遮擋芯片三大核心部件，以及透鏡、套筒等輔助部件。各部件各司其職，共同實現光路的精準切換與穩定傳輸。

（一）傳輸光纖：光信號的輸入與輸出載體

傳輸光纖是光信號傳輸?shù)幕A載體，其設計直接影響光信號的傳輸效率。該微型光開關采用多根傳輸光纖平行設置的結構，其中一根作為光信號輸入端，其余作為光信號輸出端，確保光信號的定向輸入與多路輸出能力。

多根傳輸光纖的端部保持齊平，間距可根據實際應用場景靈活調整（相等或不等），保證光信號能夠準確射向反射鏡芯片。光纖靠近反射鏡芯片的一端固定于套筒內，通過套筒的限位作用，確保光纖之間的平行度與間距穩定性，避免因光纖偏移導致光信號傳輸偏差。這種設計既提升了光開關的結構穩定性，又為后續光路切換的精準性奠定了基礎。

（二）反射鏡芯片：光路切換的核心執行部件

反射鏡芯片是實現光路切換的核心，其旋轉角度的精準控制直接決定光信號的輸出方向。該部件由反射鏡芯片主體與反射鏡芯片引腳兩部分組成，結構緊湊且響應迅速。

反射鏡芯片引腳負責接收外部輸入的工作電壓，不同的工作電壓對應不同的預設旋轉角度。反射鏡芯片主體與引腳連接，能夠根據工作電壓的變化快速旋轉至目標角度，將輸入端傳輸光纖射出的光信號反射至指定的輸出端傳輸光纖。例如，當光信號從傳輸光纖A輸入時，通過向引腳輸入對應工作電壓，驅動反射鏡芯片旋轉預設角度，即可將光信號精準反射至傳輸光纖B，實現光路的定向切換。

反射鏡芯片的旋轉角度可根據輸入光纖與輸出光纖的位置關系靈活調整，適配不同的光路切換需求。其快速旋轉特性與精準角度控制能力，確保了光開關的高切換速度與低傳輸延遲，滿足光纖通信系統對光路切換的高效要求。

（三）遮擋芯片：解決“Hit”現象的創新設計

遮擋芯片是該微型光開關的核心創新部件，專門用于解決傳統MEMS光開關的瞬態光信號泄露問題。其通過可移動設計，在反射鏡芯片旋轉過程中實現對光信號的精準遮擋與釋放，從根源上避免非目標光纖的瞬態光信號輸出。

遮擋芯片由遮擋芯片主體與遮擋芯片引腳組成，引腳接收移動電壓，驅動主體進行位置移動。在反射鏡芯片旋轉至預設角度之前，遮擋芯片主體移動至輸入端傳輸光纖與反射鏡芯片之間，阻擋光信號射向反射鏡芯片；當反射鏡芯片旋轉到位后，遮擋芯片主體離開輸入端與輸出端傳輸光纖和反射鏡芯片之間的區域，允許光信號正常入射與反射。

為進一步提升遮擋效果，遮擋芯片的兩側表面均設置有吸光材料層（如黑色磨砂材料），能夠有效吸收光信號，避免遮擋過程中出現光反射或漏光現象，確保非切換狀態下所有傳輸光纖均無光信號輸出。遮擋芯片的移動方向可靈活選擇，既可以沿傳輸光纖排列方向水平移動（至最前或最后一根光纖的外側），也可以垂直于光纖與反射鏡芯片所在平面上下移動（高于光纖上邊緣或低于光纖下邊緣），適配不同的光開關結構設計需求。

（四）輔助部件：透鏡與套筒的性能優化作用

除三大核心部件外，透鏡與套筒作為輔助部件，對提升光開關的傳輸效率與結構穩定性發揮著重要作用。

透鏡位于傳輸光纖與反射鏡芯片之間，主要承擔光信號的準直與聚焦功能。輸入端傳輸光纖射出的光信號經透鏡準直后，光線更加集中，能夠精準射向反射鏡芯片；反射鏡芯片反射的光信號經透鏡聚焦后，可高效入射至輸出端傳輸光纖，有效降低光信號傳輸損耗，提升傳輸效率。透鏡的設計分為固定位置與可移動兩種類型：固定位置的透鏡長度大于所有傳輸光纖陣列的寬度，確保所有光纖射出的光信號均可被準直；可移動透鏡則可根據輸入光纖的位置靈活調整，針對性地對準直光信號，進一步提升光傳輸精準度。

套筒的核心作用是固定傳輸光纖，將多根傳輸光纖靠近透鏡的一端固定于套筒內，確保光纖之間的平行設置與間距一致性。同時，光纖端面與套筒靠近反射鏡芯片的一面保持齊平，避免因光纖伸出長度不一致導致光信號入射角度偏差，為光信號的穩定傳輸提供結構保障。

二、微型光開關的結構示意圖與技術細節

為更直觀地展示微型光開關的結構設計，以下結合專利原文中的核心附圖，詳細說明各部件的位置關系與裝配邏輯。

（一）基礎結構示意圖

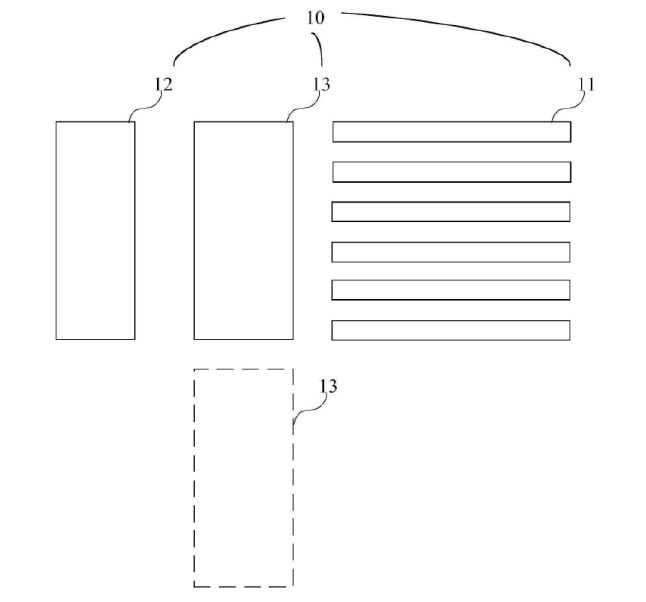

 圖1 微型光開關基礎結構示意圖

該圖（圖1）展示了微型光開關的最簡結構，主要包括多根傳輸光纖11、反射鏡芯片12和遮擋芯片13。傳輸光纖11平行排列，端部齊平；反射鏡芯片12位于光纖端部一側，與光纖保持合理間距，確保光信號能夠有效反射；遮擋芯片13可移動設置于光纖與反射鏡芯片之間，通過位置切換實現光信號的遮擋與釋放。這種基礎結構設計簡潔緊湊，適用于對體積要求較高的場景，如小型光纖通信設備、便攜式光模塊等。

（二）完整結構示意圖

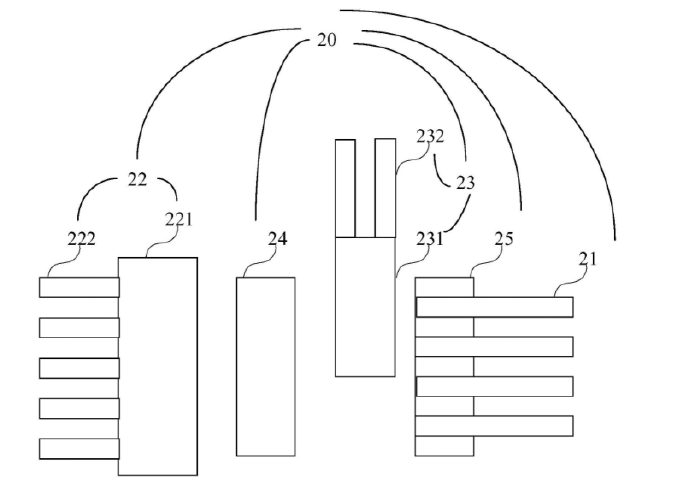

圖2 微型光開關完整結構示意圖

該圖展示了包含透鏡與套筒的完整結構，微型光開關20由傳輸光纖21、反射鏡芯片22、遮擋芯片23、透鏡24和套筒25組成。套筒25固定傳輸光纖21的端部，確保光纖排列整齊；透鏡24位于遮擋芯片23與反射鏡芯片22之間，實現光信號的準直與聚焦；反射鏡芯片22的引腳222與遮擋芯片23的引腳232用于接收控制電壓，驅動部件運行。完整結構通過各部件的協同配合，實現了光信號的低損耗、高精準傳輸，適用于對傳輸效率與穩定性要求較高的骨干網通信、數據中心等場景。

三、微型光開關的核心技術優勢

相較于傳統MEMS光開關，該微型光開關通過結構創新與優化，具備以下三大核心技術優勢，能夠更好地滿足光纖通信系統的應用需求。

（一）徹底解決“Hit”現象，提升傳輸準確性

傳統MEMS光開關在反射鏡芯片旋轉過程中，非目標光纖會出現瞬態光信號輸出，即“Hit”現象，給系統判定帶來干擾。該微型光開關通過遮擋芯片的精準控制，在反射鏡芯片旋轉到位前完全阻擋光信號，旋轉到位后再釋放光信號，確保只有指定輸出光纖接收光信號，從根源上消除了“Hit”現象，顯著提升了光信號傳輸?shù)臏蚀_性，適用于對信號純度要求極高的精密通信系統。

（二）低損耗傳輸，優化傳輸效率

透鏡的準直與聚焦功能有效減少了光信號在傳輸過程中的發散與損耗，提升了光信號的傳輸效率。同時，傳輸光纖的平行設置與套筒固定設計，確保了光信號入射角度的穩定性，避免因光纖偏移導致的傳輸損耗增加。遮擋芯片的吸光材料層設計，進一步減少了光反射與漏光造成的能量損失，使光開關的整體傳輸損耗降至較低水平，滿足長距離、高帶寬通信的需求。

（三）結構緊湊可靠，適配多場景應用

該微型光開關采用模塊化設計，各部件結構緊湊、協同性強，整體體積小巧，適用于空間受限的通信設備。反射鏡芯片與遮擋芯片的電壓控制方式響應迅速，切換速度快，能夠滿足高頻次光路切換需求。同時，套筒對光纖的固定作用與各部件的精準裝配，提升了光開關的結構穩定性與使用壽命，可適配工業級、通信級等多場景應用，包括數據中心、骨干網、光纖傳感系統等。

四、廣西科毅光通信的技術實力與產品應用

廣西科毅光通信科技有限公司作為光通信領域的專業廠商，始終致力于光開關等核心器件的研發與創新?；谠搶＠夹g研發的微型光開關，已通過嚴格的性能測試，各項指標均達到行業領先水平。產品憑借高準確性、低損耗、高可靠性等優勢，已廣泛應用于數據中心光路調度、骨干網通信鏈路切換、光纖傳感系統信號傳輸?shù)葓鼍?，為客戶提供穩定高效的光路切換解決方案。

公司擁有專業的研發團隊與生產基地，能夠根據客戶的個性化需求，提供定制化的光開關產品與技術服務。

擇合適的光開關等光學器件是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.parisworlds.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
