光開關技術的革命性突破

在光通信、激光雷達和掃描微鏡等前沿領域，光開關作為核心光學器件正發揮著越來越重要的作用。，我們科毅光通信深知傳統光開關在高頻工作環境中面臨的電磁干擾問題。今天，我們將為您介紹一項基于PLZT陶瓷的光控復合驅動技術，這項技術有望徹底改變光開關的驅動方式，為光通信行業帶來全新的解決方案。

傳統光開關技術的局限性

目前市場上主流的光開關驅動方式主要包括靜電驅動、壓電驅動、熱驅動和電磁驅動等。其中，靜電驅動方式憑借其結構簡單、響應速度快及兼容性好的優勢，成為光開關研究的熱點。然而，傳統的光開關靜電驅動方式存在一個致命的缺陷——易產生電磁干擾，這使得光開關在高頻工作環境中受到很大局限。

PLZT陶瓷：光控復合驅動的新希望

廣西科毅光通信科技有限公司的研發團隊發現，鑭改性鋯鈦酸鉛（PLZT）陶瓷具有獨特的光電特性，能夠在光照下產生光電轉換，將光能轉換為電能，從而產生較高的光致電場。通過靜電力實現光控復合驅動，這種驅動方式可以有效避免電磁干擾問題，同時提高光開關的穩定性和可靠性。

基于PLZT陶瓷的光開關數學模型

光開關結構設計

廣西科毅光通信科技有限公司研發的基于PLZT陶瓷的光開關結構如圖1所示。負載機構由具有縮頸部分的平行電極板結構組成，上電極板為扭臂部分兩端面固支結構，下電極板固定接地，且分別在上、下極板的下表面和上表面粘貼銅箔。PLZT陶瓷作為激勵源，通過導線與負載機構相連。

圖1 基于PLZT陶瓷的光開關示意圖

數學模型建立

為了深入研究基于PLZT陶瓷的光控復合驅動光開關性能，我們建立了扭臂式光開關的光控復合驅動數學模型。通過對PLZT陶瓷的光電特性和負載機構的力學特性進行分析，推導出驅動電壓和輸出位移的解析表達式。

在光照下，PLZT陶瓷產生的光生電壓作用在負載機構上，此時負載機構上的電壓為驅動電壓U。上電極板在靜電力作用下向下扭轉發生形變，定義上電極板自由端最遠處的形變?yōu)檩敵鑫灰芐。

通過對靜電力力矩和恢復力矩的分析，結合靜電力平衡條件和弧長公式，我們得到光開關負載結構位移方程：

光開關驅動性能實驗結果分析

實驗平臺搭建

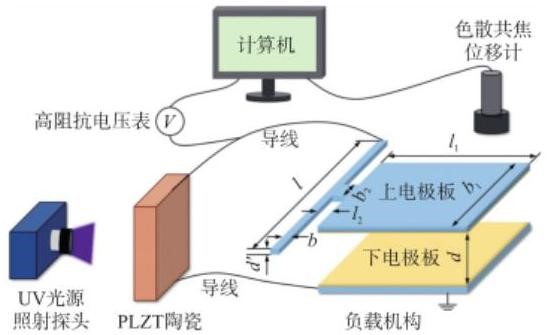

為了驗證基于PLZT陶瓷的光控復合驅動模型的有效性和準確性，我們搭建了如圖2所示的光開關驅動性能測試平臺。該平臺包括紫外光源及光源控制器、PLZT陶瓷、位移計光學探頭及控制器、電壓表傳感器探頭及電壓表控制器、負載機構以及用于數據接收的PC。

圖2：光開關驅動性能測試平臺

實驗結果分析

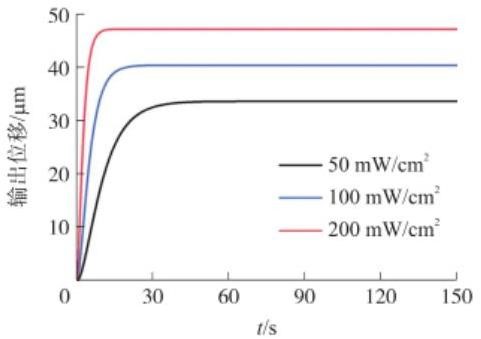

在實驗過程中，我們分別在光強為50mW/cm2、100mW/cm2、200mW/cm2的條件下對光開關的驅動性能進行了測試。實驗結果表明，隨著光照強度的增大，光開關的輸出位移值不斷增大，驅動器的響應速度也越快，相應的響應時間就越短。

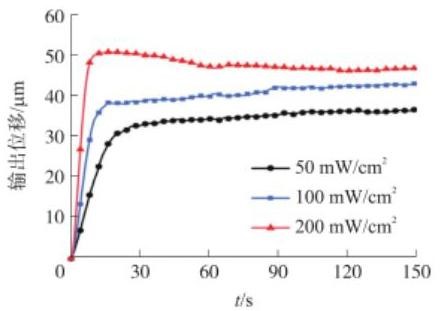

不同光強下輸出位移實驗結果如圖3所示：

圖3 不同光強下輸出位移實驗結果

實驗對比分析

為了驗證光開關數學模型和仿真模型的準確性和有效性，我們將光開關驅動器輸出位移的理論公式與仿真數據和實驗數據進行了對比分析。結果表明，在不同光照強度條件下，光開關理論位移、實驗位移與仿真位移輸出位移誤差值均在6%~8%，誤差范圍較小，且擬合程度較好。

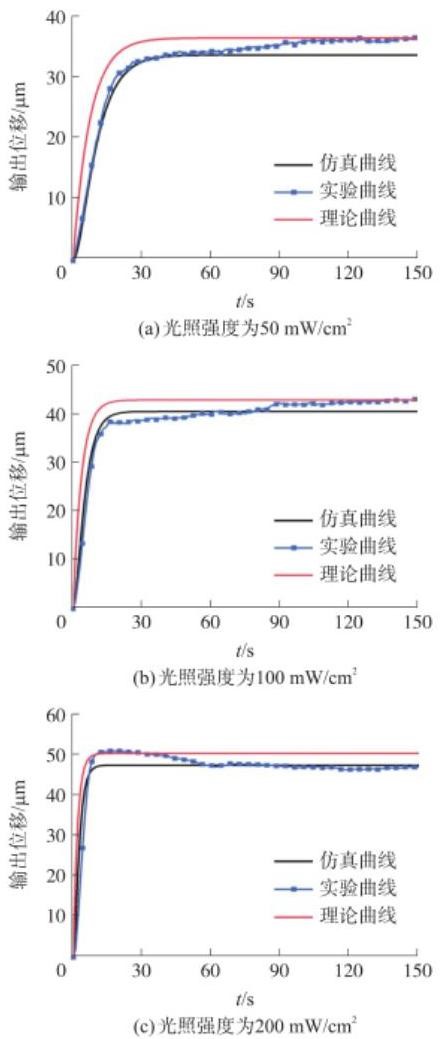

不同光強下仿真、實驗和理論曲線的對比如圖4所示：

圖4 不同光強下仿真、實驗和理論曲線的對比

結論與展望

研究成果總結

廣西科毅光通信科技有限公司的研發團隊通過對基于PLZT陶瓷的光控復合驅動光開關性能的研究，取得了以下重要成果：

1.提出了一種利用PLZT陶瓷光電特性的光控復合驅動方式，有效解決了傳統光開關靜電驅動易引起電磁干擾的問題。

2.建立了扭臂式光開關的光控復合驅動數學模型，推導出驅動電壓和輸出位移的解析表達式。

3.通過COMSOLMultiphysics有限元仿真和光學實驗驗證了模型的合理性和可行性，得到光開關不同部位的電勢和電場分布情況。

技術優勢與應用前景

基于PLZT陶瓷能量轉換的光控復合驅動方式具有非接觸激勵、無電磁干擾和綠色驅動等優點，為光開關提供了一種新型的驅動方式，拓寬了其在高頻環境中的應用需求。廣西科毅光通信科技有限公司相信，這項技術將在光通信、激光雷達和掃描微鏡等領域中發揮重要作用。

廣西科毅光通信科技有限公司的研發團隊通過對基于PLZT陶瓷的光控復合驅動光開關性能的研究，成功解決了傳統光開關靜電驅動易引起電磁干擾的問題，為光開關技術的發展開辟了新的方向。我們相信，這項技術將在光通信、激光雷達和掃描微鏡等領域中發揮重要作用，為光通信行業的發展做出更大的貢獻。
