隨著光開關通道數量的不斷增加，傳統光開關在切換過程中容易產生信號阻塞問題，我們廣西科毅光通信科技有限公司（www.www.parisworlds.com）依托深厚的技術積累，成功設計并推出了一款無阻塞MEMS光開關，致力于為全球客戶提供高性能、高可靠性的光交換解決方案。

一、MEMS光開關技術簡介與行業趨勢

微機電系統（MEMS）技術，是一種集微型機械結構、傳感器、執行器及控制電路于一體的前沿技術。近年來，隨著光電一體化技術的突破，MEMS光開關憑借其體積小、響應快、穩定性高、功耗低等顯著優勢，逐步取代傳統機械式光開關，成為市場的主流選擇。我司緊跟技術潮流，早在數年前便布局MEMS光開關的研發，現已形成覆蓋多種通道配置的成熟產品系列。

MEMS光開關的基本原理是通過靜電驅動，控制芯片上的微型反射鏡發生精確偏轉，從而改變光路的傳播方向，實現光信號在不同通道間的切換。這一過程完全在光域內完成，無需光電轉換，極大保障了信號的完整性與傳輸速率。

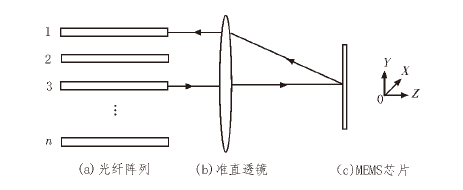

圖1：MEMS光開關核心結構示意圖

如圖1所示，我們的光開關主要由輸入/輸出光纖陣列、準直透鏡組和核心的MEMS芯片構成。精密的準直器確保光信號能以最佳角度入射和出射，而先進的MEMS驅動與控制技術則是實現快速、精準切換的保障。

二、我們的創新設計：如何實現真正的“無阻塞”

在傳統多通道光開關切換過程中，光路從一個通道直接切換到另一個通道時，可能會短暫地經過非目標通道，導致信號泄露或串?dāng)_，這就是所謂的“阻塞”現象。這不僅影響信號質量，在要求高可靠性的通信系統中更是不可接受的。

為解決這一行業難題，我們的研發團隊創新性地提出了 “無干擾點” 自動選取與路由算法。其核心思想是：在光開關的整個光路空間中，預先計算并設定一個或多個特殊的“無干擾點”。當需要進行通道切換時，光路并非直接從A點跳到B點，而是先由A點切換到“無干擾點”，再由該點切換到B點。這條優化后的路徑確保了切換過程中，光束不會經過任何其他工作通道，從而徹底杜絕了阻塞。

圖2：傳統切換方式易產生阻塞

對于通道數較少的開關，人工篩選“無干擾點”尚可實現。但對于我們主打的1×32、1×48、1×64乃至1×128等多通道產品，人工計算幾乎不可能。為此，我們開發了專用的智能算法軟件，能夠自動讀取所有通道對應的驅動電壓坐標，通過建立柵格矩陣、設定幾何約束條件（如路徑與各通道的最小距離），快速、精準地為每一個通道組篩選出最優的“無干擾點”。

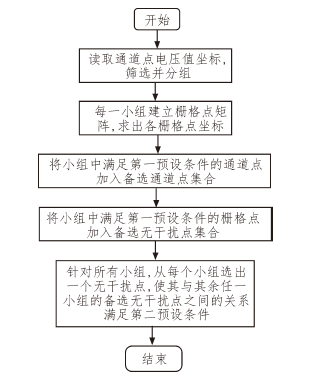

圖3：智能無干擾點自動選取算法流程圖

三、核心硬件：雙軸MEMS芯片與精密驅動電路

我們的產品性能根基在于優秀的硬件設計。MEMS芯片采用電壓驅動的雙軸扭臂結構，擁有X和Y兩個旋轉軸，這使得微反射鏡能夠在二維平面內實現大角度、全方位的偏轉，從而支持更多的輸出通道數。

圖4：雙軸MEMS芯片工作象限示意圖

芯片上集成了四個梳狀電極，分別對應四個工作象限。通過程序控制對特定電極施加驅動電壓，產生可控的靜電力，便能牽引微反射鏡精確傾斜至目標角度。每一個通道都對應一組獨一無二的(X, Y)電壓坐標，驅動精度直接決定了光路對準的準確性。

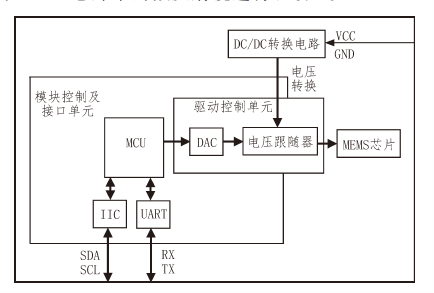

圖5：高精度電路驅動與控制框架

在驅動控制方面，我們?cè)O(shè)計了以MCU和DAC為核心的電路驅動控制模塊（圖5）。上位機通過通信接口（如UART）下發指令，MCU解析后控制D芯片輸出精密的模擬電壓信號，經過放大與調理，最終施加到MEMS電極上。整個系統特別注重靜電防護與驅動穩定性，確保芯片長期可靠工作。

四、實測效果與行業價值

理論需要實踐驗證。我們使用N合一光功率計對優化前后的光開關進行了對比測試。

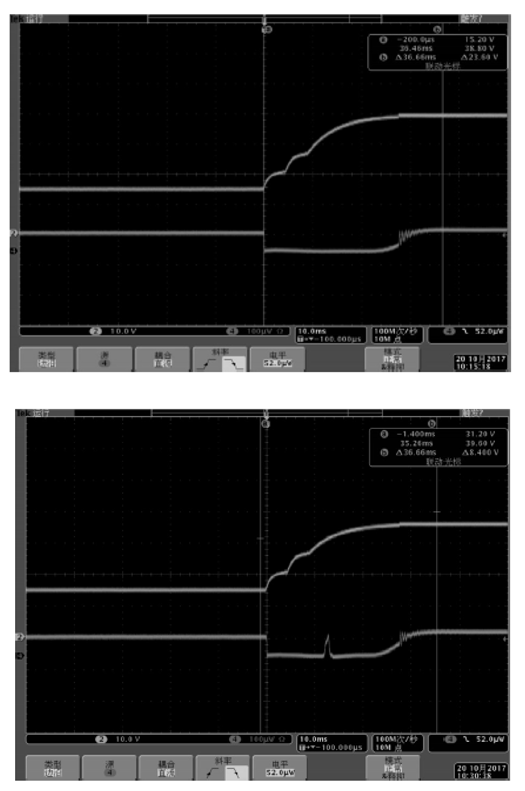

（從上圖波形可以明顯看出，在未采用無干擾點方案時，通道切換過程中出現了明顯的瞬時光功率脈沖（阻塞信號）；而采用我們的智能無干擾點路由方案后，切換波形干凈平滑，僅在目標通道有光信號輸出，徹底消除了阻塞。

實測結果充分證明，我們的無阻塞MEMS光開關實現了“嚴格無阻塞”的設計目標。這一突破對于構建高性能全光網絡、提升光纖通信系統的整體容量與可靠性具有重大意義。無論是用于光纖通信網絡的光路交叉連接、保護倒換，還是用于實驗室的光學測試與傳感系統，我們的產品都能提供卓越的性能保障。
