在光纖通信技術飛速發展的今天，構建以光纖和光器件為核心的高效光纖網絡，已成為提升通信性能、降低運營成本的關鍵方向。而光功率不均衡、跨段損耗差異等問題，極易導致信號誤碼，影響網絡穩定性。廣西科毅光通信作為專業的光通信器件生產銷售商，深耕光開關、光衰減器等核心產品研發與供應，旗下MEMS電控可調光衰減器憑借卓越性能，成為DWDM系統、光交換系統等場景的理想解決方案。

一、光纖網絡的功率調節需求與傳統方案局限

隨著DWDM（密集波分復用）+EDFA（摻餌光纖放大器）系統、ASON（光交換系統）的廣泛應用，光纖網絡對動態功率調節的需求日益迫切。在DWDM系統中，當部分輸入通道關閉時，剩余通道的輸出功率會在毫秒級內激增，若未及時調節，將嚴重影響信號傳輸質量。

傳統機械式可變衰減器雖具備較好的光學參數，但存在體積大、價格高昂、響應速度慢等短板，無法滿足動態網絡的實時調節需求。而MEMS（微電子機械系統）技術的出現，徹底改變了這一現狀，MEMS電控可調光衰減器憑借響應時間短、集成化程度高、成本可控等優勢，成為當前光纖網絡光功率調節的核心選擇。

二、MEMS電控可調光衰減器的核心優勢

相較于傳統衰減器，MEMS電控可調光衰減器的優勢十分顯著：

1.      響應速度快：響應時間可縮短至30μs以內，能快速應對光功率的動態波動，適配高速光纖網絡需求。

2.      成本優勢明顯：采用微電子工藝批量生產，一張4英寸硅片可制作1000個芯片，配合成熟封裝工藝，大幅降低單位產品成本。

3.      集成化與小型化：芯片尺寸僅為微米級，反射膜尺寸僅300μm，體積遠小于傳統器件，更利于系統集成。

4.      可靠性強：通過MEMS技術精準加工，光學性能穩定，能適應復雜網絡環境的長期運行。

三、F-P腔式MEMS光衰減器技術解析

廣西科毅光通信聯合專業科研機構開發的F-P腔式MEMS電控可調光衰減器，是當前技術成熟、實用性極強的主流方案，其核心技術細節如下：

（一）結構與工作原理

F-P腔式MEMS光衰減器的核心結構由上下反射鏡、彈性膜、金屬電極、硅襯底等關鍵部件組成，具體結構如圖1所示。

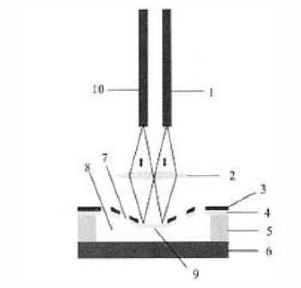

圖1 F-P腔式MEMS光衰減器的結構示意圖

其工作原理基于F-P腔的光學反射特性：

1.      上反射鏡采用1/4光學厚度的可移動彈性膜（材料可選氮化硅、二氧化硅等），兼具反射與彈性功能；下反射鏡可通過鍍多層增反膜、布拉格反射鏡（DBR）或硅基底拋光實現。

2.      上下電極施加電壓時，彈性膜在電場作用下移動，改變F-P腔的腔長，進而調整兩反射鏡反射光的相位差。

3.      根據F-P腔反射率公式，相位差的變化會直接改變衰減器的反射率，最終實現光衰減量的精準調節。

（二）加工與封裝工藝

該衰減器的生產采用高精度MEMS加工工藝與封裝技術，確保產品性能穩定：

1.      芯片加工流程：包括襯底制備、二氧化硅膜生長、光刻刻蝕、犧牲層制備、氮化硅薄膜淀積、電極圖形光刻與濺射等核心步驟（原資料圖3展示了芯片加工工藝與材料細節）。

2.      產品封裝：采用光纖準直器將單模光纖模場擴束至300μm，經芯片反射后通過準直器輸出至另一根光纖；光路通過高精度調節架對準，搭配激光焊接或全膠封裝工藝，保障光學性能與機械穩定性。

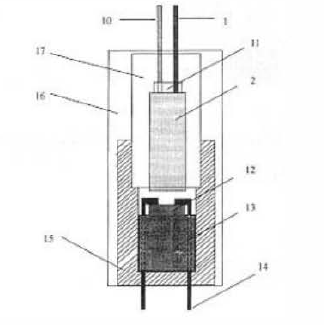

圖2 產品封裝原理圖

（三）核心性能指標

經權威測試（依據國家標準GB12512-90），該F-P腔式MEMS光衰減器的核心性能指標如下：

3.      工作波長：1270~1610nm（覆蓋光纖通信主流波段）

4.      動態范圍：大于16dB（滿足多數網絡功率調節需求）

5.      響應時間：小于30μs（快速應對功率波動）

6.      分辨率：小于1dB（精準調節光功率）

四、核心應用場景

MEMS電控可調光衰減器的適配性極強，尤其適用于以下場景：

1.      DWDM+EDFA系統：均衡各輸出通道功率，避免單通道功率激增導致的信號失真。

2.      ASON光交換系統：動態適配傳輸通路變化，保障光信號穩定傳輸。

3.      長途光纖通信鏈路：補償跨段損耗差異，優化光功率分配。

4.      數據中心光互聯：滿足高密度、高速度的光功率調節需求。

五、廣西科毅光通信的產品優勢與服務

廣西科毅光通信專注光通信器件研發與銷售，依托成熟的MEMS技術工藝，為客戶提供高品質MEMS電控可調光衰減器、光開關等核心產品。我們的產品不僅具備上述技術優勢，還可根據客戶需求提供定制化解決方案，從產品選型到技術支持，全程保障合作體驗。
