作為寬帶光纖通訊系統的核心器件，光開關的性能直接影響網絡傳輸效率與穩定性。廣西科毅光通信（官網：www.www.parisworlds.com）深耕光通信領域多年，基于光柵光閥（GLV）技術研發的MEMS 光開關，憑借高光學效率、快響應速度、長使用壽命等優勢，成功突破傳統光開關技術瓶頸，成為光通信網絡升級的核心支撐器件。本文將從技術原理、特性解析、設計仿真等維度，帶您全面了解這一創新光通信技術。

一、MEMS 光開關的行業痛點與 GLV 技術突破

在光網絡系統中，光開關承擔著光信號選擇性路由的關鍵作用。傳統微鏡式MEMS光開關存在開關時間長（約5ms）、易磨損、壽命短等問題，嚴重制約了光通信網絡的高效運行。

而光柵光閥（GLV）作為一種基于MEMS工藝的微型反射式相位光柵器件，已在投影機、計算機直接制版機等領域驗證了其核心優勢：

1.      光學效率高、插入損耗低，信號傳輸損耗更小

2.      響應速度快，對 1MHz 方波脈沖的響應時間可低至 20ns

3.      穩定性極強，單個器件可承受 6×1012 次開關周期

4.      無機械摩擦設計，徹底解決傳統光開關磨損難題

廣西科毅光通信將GLV技術創新性應用于光開關研發，推出 MEMS 1×2光開關，完美適配光纖通信、數據中心等場景的高效傳輸需求。

二、光柵光閥 MEMS 光開關工作原理

GLV-MEMS光開關采用CMOS材料與MEMS工藝加工而成，核心結構由偶數個平行排列的可動輻條與固定輻條組成，基底為硅材質，可動輻條采用具有高張力的 S?N?材料，表面鍍鋁膜以保證高反射率與電導率，輻條與基底間預留微小空氣間隙。

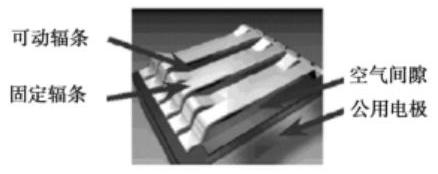

圖1 光柵光閥結構

1. 未通電狀態（反射模式）

當光開關未通電時，所有輻條處于同一平面，形成完整的平面鏡結構。入射光經鋁膜表面反射后，沿固定路徑傳輸，此時光開關實現光路的直接導通（對應輸出光纖 1）。正入射設計讓反射光僅含單一偏振光波，既簡化了光路設計，又保證了高反射率，有效降低插入損耗。

2. 通電狀態（衍射模式）

通電后，可動輻條在靜電力作用下下降，與固定輻條形成高度差，構成反射型衍射光柵。當單色光照射時，會產生特定方向的衍射光，通過預設接收裝置（輸出光纖 2）實現光路切換，完成 1×2 光路的精準路由。

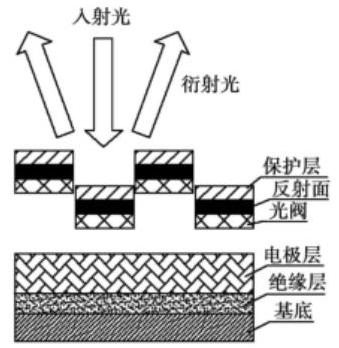

圖2 GLV通電時的工作狀態

三、GLV-MEMS光開關光學特性解析

光開關的光學性能直接決定傳輸質量，廣西科毅光通信通過精準的光學設計，讓GLV光開關在反射與衍射模式下均表現出優異特性。

1. 未通電時的反射特性

根據菲涅耳公式與折射定律，未通電時的GLV相當于高反射率平面鏡。通過優化鋁膜材質與輻條平整度，光開關在1.55μm（光纖通信常用單模光波長）正入射時，反射率大幅提升，插入損耗控制在極低水平，滿足長距離傳輸需求。

2. 通電時的衍射特性

通電后形成的衍射光柵，其衍射效率與光程差、相位差直接相關。通過標量衍射理論推導，衍射效率計算公式如下：

η=2R [(sinα/α)(sinNβ/sinβ)]2(1+cosδ)

（其中R為鋁膜反射率，α為單縫相位差β為間隔單縫相位差，N為輻條數目）

圖2 GLV通電時的光學模型

經仿真驗證，當可動輻條下降131.8nm時，1級衍射效率可達50%，完全滿足光信號高效傳輸?shù)男袠I(yè)標準。

四、結構設計與仿真優化

GLV-MEMS光開關的設計需融合力學、電學、光學等多學科知識，廣西科毅光通信采用Furlani提出的平行平板電容模型算法，結合CoventorWare軟件進行精準仿真，大幅提升設計效率與參數精度。

1. 核心仿真模型

以平行平板電容模型為基礎，可動輻條等效為彈性電容體，通過求解非線性四階力學方程，精準計算輻條在靜電力作用下的位移量與驅動電壓關系：

F (y)=K?U2/[ε?f+ε(h-y)]2

（其中 K?為電容系數，U為驅動電壓，ε?為自由空間介電常數，h為輻條初始間距，y為位移量）

圖4 平行板電容模型

2. 關鍵參數優化

針對 1.55μm 通信波長，經多次仿真優化，確定核心參數如下：

5.      條帶長度 L：100μm

6.      條帶寬度 w：41μm

7.      條帶厚度：125nm

8.      輻條與襯底間距：780nm

9.      輻條數目 N：4

3. 仿真結果驗證

10.    衍射效率：如圖5所示，可動輻條偏移量 131.8nm 時，1級衍射效率達50%，處于行業領先水平；

11.    驅動電壓：如圖6所示，驅動電壓僅需25V 左右，屬于低功耗設計，適配各類光通信設備；

12.    開關時間：通過保守計算，開關時間為150μs，實際應用中因電容變化影響，響應速度更快，達到微秒級標準。

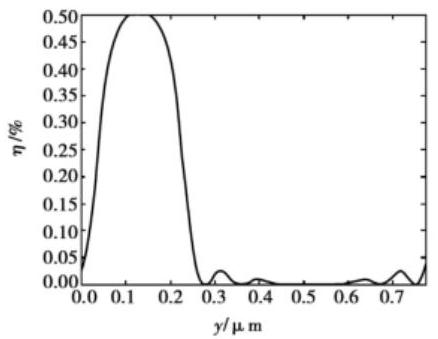

圖5 1級衍射效率隨偏移量v的變化

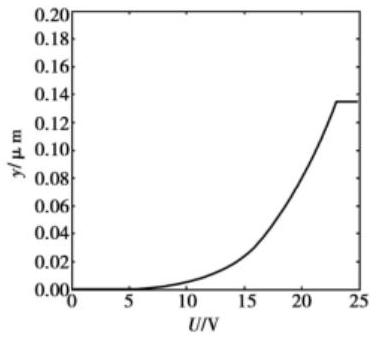

圖6 輻條的電壓U隨偏移量y的變化

4. 最終產品結構

光開關整體結構如圖7所示，通過投射透鏡、半透半反射鏡、GLV核心組件的精準搭配，實現光路的穩定切換。未通電時光信號從輸出光纖1輸出，通電后從輸出光纖2輸出，切換過程無機械磨損，使用壽命大幅延長。

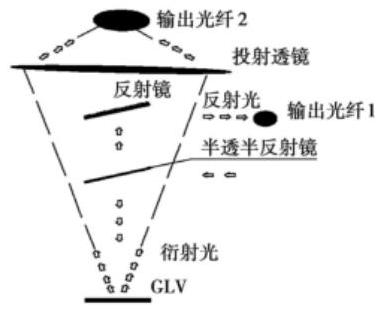

圖7 光開關結構示意圖

五、應用場景與技術展望

1. 核心應用場景

13.    寬帶光纖通信網絡：適配長距離、高帶寬傳輸需求，提升網絡路由靈活性；

14.    數據中心：滿足海量數據快速交換需求，降低延遲與能耗；

15.    光通信測試設備：精準切換光路，保障測試精度與效率；

16.    高清投影與制版設備：延續GLV技術優勢，拓展多領域應用。

2. 技術升級方向

廣西科毅光通信將持續優化 GLV-MEMS光開關技術，重點突破驅動電路集成、多通道擴展（如 1×N、N×N 型光開關）等關鍵難題，同時通過實際樣品測試，進一步驗證開關時間與穩定性，為光通信行業提供更高效、可靠的核心器件。
