機械式小型1×2光開關

波長范圍:

400~800nm、850~1310nm、1260~1670nm

應用領域:

光網絡保護
系統監測
實驗室研發

產品特點:

低插入損耗
高穩定性，高可靠性
波長范圍寬

規格書下載聯系我們

產品詳情

產品特點

l 低插入損耗

l 高穩定性，高可靠性

l 波長范圍寬

應用范圍

l 光網絡保護

l 系統監測

l 實驗室研發

1×2光開關是新一代全光網絡的關鍵器件，性能處于業界領先水平。插入損耗低，體積小，可靠性高和穩定性好，在光保護系統、光網絡測試與監測系統 中具有廣泛應用。

規格

參數	單位	OSW-1×2
工作波長	nm	650～1310	1260～1670
測試波長	nm	650/780/850/980/1064/1310	1310/1490/1550/1625/1650
插入損耗	dB	Typ:0.5 ,Max:0.8
回波損耗	dB	≥30	≥50
串擾	dB	≥35	≥55
偏振相關損耗	dB	≤0.05
消光比	dB	≥18
波長相關損耗	dB	≤0.25
溫度相關損耗	dB	≤0.25
重復性	dB	≤±0.02
電壓	v	3.0 or 5.0
壽命	Cycle	≥10⁷
切換時間	ms	≤8
傳輸功率	mW	≤500
工作溫度	℃	-20～+70
儲存溫度	℃	-40～+85
重量	g	16
尺寸	mm	(L)27×(W)12.6×(H)8.5(±0.2)

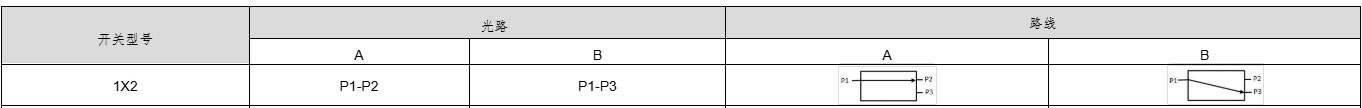

引腳

光路		驅動管腳				監測管腳
光路		1	5	6	10	3-4 /7-8	2-3/8-9
鎖定	A	N/A	N/A	GND	V+	OPEN	CLOSE
鎖定	B	V+	GND	N/A	N/A	CLOSE	OPEN
非鎖定	A	N/A	N/A	N/A	N/A	OPEN	CLOSE
非鎖定	B	V+	N/A	N/A	GND	CLOSE	1OPEN

電氣參數

	電壓	電流	電阻器
5V 鎖定	4.5~5.5	36~44mA	125Ω
5V 非鎖定	4.5~5.5	26~32mA	175Ω
3V 鎖定	2.7~3.3	54~66mA	50Ω
3V 非鎖定	2.7~3.3	39~47mA	70Ω

尺寸

訂購信息: OSW －A－B－C－D－E－F－G －H

類型

模式

波長

電壓

控制模型

光纖直徑

光線長度

連接器

1X1

1X2

2X2B

D1X2

D2X2B

2X2

SM:9/125um

M5: 50/125um

M6: 62.5/125um

85: 850nm

13: 1310nm

14: 1490nm

15: 1550nm

162: 1625nm

165: 1650nm 13/15:1310/1550nm

3: 3V

5: 5V

L: 鎖定

N:非鎖定

25:250um

90:900um

05:0.5m

10:1.0m

15:1.5m

OO:None

FP: FC/PC

FA:FC/APC

SP: SC/PC

SA:SC/APC

LP: LC/PC

LA:LC/APC
