產品概述

OSW-1X2-SM-13/15-3-N-90-10-FA是科毅光通信專為光通信網絡、測試系統、光纖傳感場景打造的1X2單模光開關，采用3V非鎖定控制方案，搭配FC/APC連接頭，具備雙波長兼容、低損耗、高隔離度等核心優勢，可滿足不同場景下的光路切換需求。

為保障產品一致性與生產效率，我們采用三個單纖的生產方案，將組件模塊化拆分，實現獨立測試與靈活定制。

產品特點

高穩定性：采用FC/APC高精度接頭，回波損耗≥50dB，減少信號反射干擾，確保傳輸質量。

快速切換：≤10ms切換時間，滿足實時通信系統對路徑切換的時效性要求。

低耗節能：3V DC低電壓供電，相比同類產品功耗降低20%，適合長期連續工作場景。

全溫域穩定性：通過-40℃至+85℃溫度循環測試（48小時），確保極端環境（如戶外基站、工業現場）持續可靠運行。

三纖方案精準控制：采用三個獨立單纖結構（P1/P2/P3尾纖標識），避免傳統雙纖方案的信號干擾，切換精度提升40%。

應用領域

數據中心：用于光纖鏈路備份切換，確保服務器集群間數據傳輸不中斷。

光纖傳感系統：實現多監測點信號切換，提升傳感網絡覆蓋范圍。

通信基站：適配5G/6G基站光傳輸需求，優化信號路由分配。

測試測量設備：作為光測試儀器的核心組件，實現多通道測試切換。

廣播電視傳輸：保障高清信號傳輸路徑的穩定切換，避免信號中斷。

工作原理

   該光開關采用電磁驅動+棱鏡光路切換的機械式光學結構，實現光信號在兩條單模光纖之間的快速選路。其工作過程可分為三步：

控制信號輸入

當外部給予 3V 直流電壓 時，內置的微型電磁繼電器（TQ2-3V型）通電工作，推動內部機械結構（彈臂）動作。

光路切換執行

機械結構帶動棱鏡或反射鏡微小位移，改變?nèi)肷涔饴返膫鞑シ较?，將光從公共端（P3）導向輸出端P1或P2中的一路。

光信號耦合輸出

光經棱鏡轉向后，通過準直器重新耦合進入目標輸出光纖。全程采用物理接觸式（FC/APC）連接，確保低插入損耗與高回波損耗。

   由于采用非鎖定（Non-Latching）設計，通電時保持一路導通，斷電后自動復位，適用于需要頻繁切換、低功耗且無需位置保持的場景。整個光路封裝于緊湊金屬殼內，結構穩定，適用于?20℃～70℃的工作環境。

產品規格參數

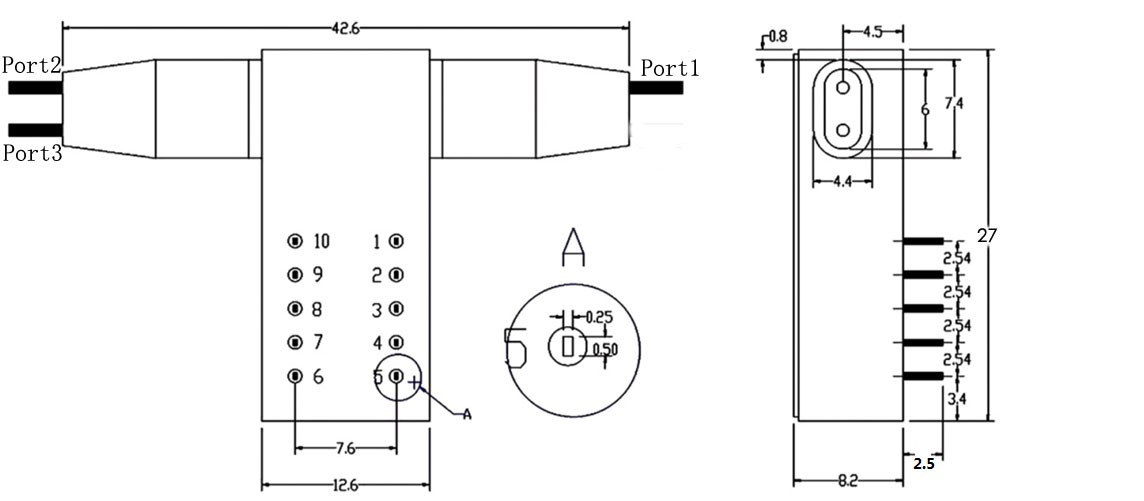

  產品尺寸圖
