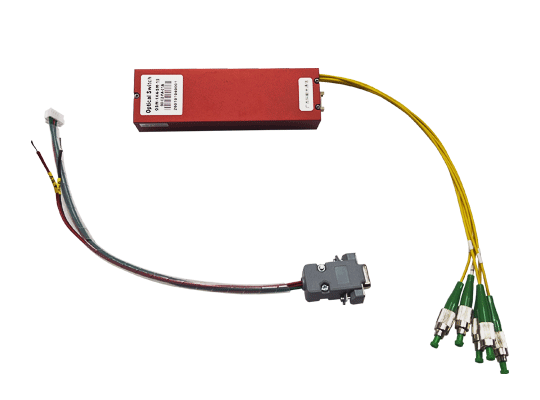

OSW-1×4-SM-15-90-02-FA-01A是一款高性能機械式1×4單模穩相光開關，采用精密機械切換結構，專為1550nm波長應用設計。該產品具備優異的光學性能和穩定的相位特性，特別適用于光纖通信系統、光路保護切換、光網絡測試等對相位穩定性要求嚴苛的應用場景。
本產品采用客供穩相光纖，配備0.9mm套管、0.2米長度的尾纖，F(xiàn)C/APC連接器接口，標準90×55×12mm緊湊封裝，支持TTL+RS232雙控制模式，可靈活集成于各類光電系統中。
l 優異的光學性能：插入損耗≤0.8dB，回波損耗≥50dB，低偏振相關損耗(PDL≤0.1dB)
l 高穩相特性：采用穩相光纖設計，確保切換過程中的相位穩定性
l 精密機械切換：重復性≤0.05dB，切換精度高、響應速度快
l 雙控制模式：支持TTL電平和RS232串口控制，兼容多種控制系統
l 寬工作溫度：-20℃~70℃工作溫度范圍，適應各類工業環境
l 長使用壽命：107次切換壽命，可靠性高
l 緊湊封裝設計：90×55×12mm標準封裝，節省安裝空間
l 光纖通信系統：光路切換、冗余保護、系統測試
l 光傳感網絡：光纖傳感系統中的光路切換與復用
l 激光雷達系統：多通道光路選擇與相位穩定控制
l 科研實驗：光學實驗中的光路切換與相位控制
l 工業檢測：工業光學檢測設備中的光路管理
l 國防軍工：雷達、通信等軍用系統中的精密光路控制
參數名稱 | 規格 | 單位 | 備注 |
工作波長 | 1550 | nm | 單模應用 |
插入損耗 | ≤0.8 | dB | ma× |
均一性 | ≤0.2 | dB | ma× |
偏振相關損耗(PDL) | ≤0.1 | dB | ma× |
波長相關損耗(WDL) | ≤0.25 | dB | ma× |
溫度相關損耗(TDL) | ≤0.3 | dB | ma× |
重復性 | ≤0.05 | dB | ma× |
回波損耗 | ≥50 | dB | min |
串擾 | ≥50 | dB | min |
使用壽命 | 107 | 次 | - |
傳輸光功率 | ≤500 | W | ma× |
參數名稱 | 規格 | 單位 | 備注 |

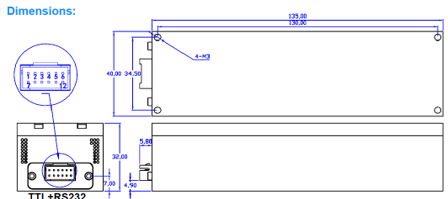

封裝尺寸 | 135×40×32 | mm | 主機尺寸 |
包裝尺寸 | 450×450×110 | mm | 包裝箱尺寸 |
工作溫度 | -20~70 | ℃ | - |
儲存溫度 | -40~85 | ℃ | - |
尾纖類型 | 900 | μm | 松套管 |
尾纖長度 | 0.2 | m | - |
尾纖標識 | 白色號碼套管 | - | - |
連接器類型 | FC/APC | - | - |
驅動電壓 | TTL+RS232 | V | 雙控制模式 |
測試項目 | 測試條件 | 要求 |
高溫烘烤 | +85℃/48小時 | 通過 |
溫度循環 | -40℃~+85℃/48小時 | 通過 |
科毅光通信作為專業的光器件制造商，在光開關領域擁有多年的技術積累和生產經驗。我們的OSW系列光開關產品具有以下核心優勢：
1. 精密制造工藝：采用進口精密機械結構和嚴苛的裝配工藝，確保每一臺產品都具備穩定可靠的光學性能
2. 嚴格品質管控：所有產品均經過100%光學性能測試和環境應力篩選，確保出廠品質
3. 定制化服務：可根據客戶需求提供定制化解決方案，包括不同端口數、不同波長、不同連接器類型等
4. 專業技術支持：提供完整的技術文檔和應用指導，協助客戶快速完成產品集成
Q: 該光開關的切換響應時間是多少？
A: 本產品采用精密機械切換結構，響應時間在毫秒級別，具體響應時間請參考詳細測試報告。
Q: 是否支持其他波長規格？
A: 可以，我們可以根據客戶需求提供不同波長規格的光開關產品，包括1310nm、850nm等常用波長。
Q: 尾纖長度可以定制嗎？
A: 可以，我們支持尾纖長度定制，可根據實際應用場景提供0.1米~3米不同長度規格。
Q: 該產品的控制協議是什么？
A: 產品支持TTL電平控制和RS232串口控制兩種模式，詳細控制協議請參考《用戶手冊》。
Q: 產品是否通過相關認證？
A: 本產品符合RoHS環保要求，可根據客戶需求提供第三方檢測報告。
