一、保偏光開關的技術原理與核心優勢

光開關作為光通信網絡中的關鍵器件,其主要功能是實現光信號在不同光路之間的快速切換。傳統的光開關雖然能夠?qū)崿F(xiàn)基本的切換功能,但在偏振態保持方面往往存在明顯不足。而保偏光開關通過采用特殊的保偏光纖設計,能夠有效保持光信號的偏振態不變,這一點在對偏振敏感的光通信系統中顯得尤為重要。

OSW-1550PM-1×3-0-FA采用的是PM1550保偏光纖,這種光纖內部具有特殊的應力結構,能夠使光信號在傳輸過程中保持固定的偏振狀態。對于3×1的光路配置來說,意味著可以從三個輸入光路中選擇一路傳輸至輸出端,同時保證輸出光信號的偏振特性與輸入保持一致。這種設計在相干光通信系統、偏振復用系統中具有不可替代的作用。

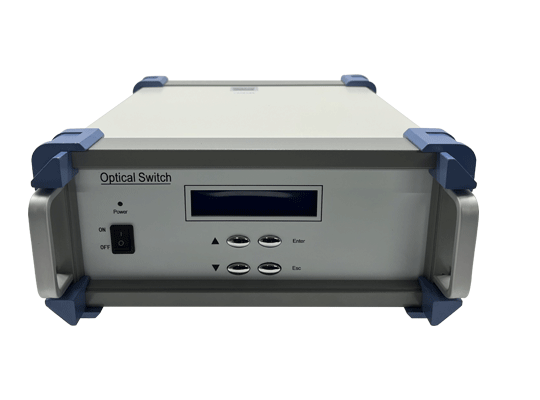

3×1臺式保偏光開關產品圖

從技術指標來看,該款光開關的插入損耗典型值小于1.0dB,偏振相關損耗最大0.05dB,波長相關損耗最大0.2dB。這些指標都處于行業領先水平。特別是偏振相關損耗僅為0.05dB,這意味著光信號在通過開關后,其偏振特性幾乎不會受到影響,這對于保偏系統的應用至關重要。

在重復性方面,該產品達到了0.01dB的高精度指標,這意味著在多次切換操作后,光信號的損耗特性能夠保持高度一致。對于需要頻繁進行光路切換的測試系統來說,這一指標直接關系到測試結果的準確性和可重復性?；夭〒p耗最小55dB,串擾最小60dB的指標表現,也充分體現了該產品在信號隔離和反射抑制方面的優秀性能。

二、關鍵技術指標深度解析

深入了解一款光開關的性能,需要對其各項技術指標進行全面剖析。OSW-1550PM-1×3-0-FA的技術參數涵蓋了光學性能、機械性能、環境適應性等多個維度,每一項指標都反映了產品在特定方面的性能表現。

在光學性能方面,插入損耗是最基礎也是最重要的指標之一。小于1.0dB的典型插入損耗意味著光信號在通過開關后,其功率損失控制在較低水平,這對于光通信系統的功率預算管理具有重要意義。偏振相關損耗0.05dB的指標則體現了保偏性能的優秀程度,這一數值越小,說明開關對光信號偏振態的影響越小。

波長相關損耗0.2dB的指標表明,該光開關在整個1540-1565nm工作波長范圍內,其損耗特性保持相對穩定,不會因為波長的微小變化而產生明顯的損耗波動。這對于工作在C波段的光通信系統尤為重要,因為實際應用中光源的波長往往會有一定的漂移范圍。

重復性0.01dB的指標是衡量光開關穩定性的關鍵參數。在實際應用中,光開關往往需要進行成千上萬次的切換操作,如果重復性不好,就意味著每次切換后的損耗特性都不同,這將嚴重影響系統的穩定性和可靠性。OSW-1550PM-1×3-0-FA在這一指標上的優異表現,使其非常適合應用于需要頻繁切換的自動化測試系統。

開關時間12ms的指標在同類產品中處于較高水平。12毫秒的響應時間意味著從發出切換指令到光路實際完成切換,只需要極短的時間,這對于要求快速響應的應用場景非常關鍵。例如在光網絡保護切換系統中,快速的響應時間可以最大限度地減少業務中斷時間。

三、機械設計與控制方式

除了光學性能指標外,機械設計和控制方式也是衡量光開關產品的重要維度。OSW-1550PM-1×3-0-FA采用了臺式機箱封裝設計,整體尺寸為290×260×110mm,這樣的尺寸設計既保證了設備結構的穩固性,又便于在實驗室或機房環境中進行部署。臺式設計還意味著用戶可以將設備直接放置在工作臺面上使用,無需額外的機柜安裝,提高了使用的靈活性。

在連接器配置方面,該產品標配FC/APC連接器。FC連接器以其穩定的機械結構和高回波損耗特性在光通信領域得到廣泛應用,而APC(Angled Physical Contact)研磨工藝則能夠有效降低回波反射,提高系統的信號質量。φ0.9mm松套管的尾纖設計兼顧了保護性和靈活性,既能夠為光纖提供足夠的機械保護,又不會因為護套過厚而影響布線的靈活性。

控制方式方面,OSW-1550PM-1×3-0-FA支持RJ45接口和RS232串口兩種控制方式。RJ45接口便于與網絡設備進行集成,適合于局域網環境下的集中控制。而RS232串口則是工業控制領域廣泛采用的接口標準,具有連接簡單、穩定性好的特點,能夠與各種工業控制器、PLC設備等無縫對接。兩種控制方式的并存,大大提高了產品的兼容性和適用范圍。

驅動電壓采用單電源220V設計,這種設計符合國內工業用電標準,用戶無需額外配置特殊的電源設備,降低了使用門檻。工作溫度范圍為-20℃~70℃,儲存溫度范圍為-40℃~85℃,這樣的溫度適應性使得該產品能夠在各種惡劣的環境條件下穩定工作,無論是南方的高溫高濕環境,還是北方的嚴寒環境,都能夠保持可靠的性能表現。

四、環境適應性與可靠性驗證

作為一款工業級的光開關產品,環境適應性和可靠性是用戶非常關注的方面。OSW-1550PM-1×3-0-FA在設計和制造過程中,充分考慮了各種惡劣環境條件下的使用需求,通過了多項嚴格的環境測試驗證。

烘烤測試是驗證產品耐高溫性能的重要手段。該產品在+85℃高溫環境下連續工作48小時,各項性能指標均保持在規格范圍內,沒有出現性能衰減或功能失效的情況。這一測試結果充分證明了產品在高溫環境下的穩定性,特別適用于機房、數據中心等散熱條件有限的應用場景。

溫度循環測試則模擬了產品在極端溫度變化環境下的工作表現。測試過程中,環境溫度在-40℃到+85℃之間循環變化,累計循環48小時。測試結果表明,在經歷了劇烈的溫度波動后,產品的各項性能指標依然穩定可靠,沒有出現材料老化、性能漂移等問題。這說明產品在材料選擇和結構設計方面充分考慮了熱膨脹、熱收縮等因素的影響。

使用壽命10^9次的指標是該產品可靠性設計的集中體現。10億次開關循環意味著,如果以每秒完成一次切換操作計算,產品可以連續工作超過30年而不發生機械失效。當然,實際應用中的切換頻率遠低于這一數值,因此產品的實際使用壽命要遠長于理論計算值。這一指標對于需要頻繁切換的應用場景,如自動化測試系統、光傳感網絡等,具有重要的實際意義。

在包裝和運輸方面,產品采用紙箱包裝,外包裝尺寸為290×260×110mm,既能夠提供足夠的保護,又便于運輸和存儲。尾纖采用號碼套管進行標識,便于用戶在多光纖應用場景中進行識別和管理。這些細節設計體現了廠商對用戶體驗的重視。

五、在光通信測試系統中的典型應用

光通信測試系統是OSW-1550PM-1×3-0-FA的重要應用領域之一。在光器件的研發、生產、質檢等環節,需要對待測器件進行各種性能指標的測試。傳統的人工測試方式效率低下,無法滿足批量生產的需求。通過引入自動化測試系統,可以大大提高測試效率和測試精度,而光開關則是實現測試光路自動切換的核心器件。

在典型的光通信測試系統中,往往需要對待測器件進行多波長、多條件下的測試。例如,測試一個光放大器的增益特性,可能需要在1540nm、1545nm、1550nm、1555nm、1560nm等多個波長點分別進行測試。如果采用人工方式更換光源或調節波長,不僅效率低下,而且容易引入人為誤差。

通過將OSW-1550PM-1×3-0-FA集成到測試系統中,可以實現測試光路的自動切換。例如,將三個不同波長的光源分別連接到光開關的三個輸入端,待測器件連接到輸出端,通過控制光開關的切換狀態,可以快速地在不同波長之間進行切換,大大提高了測試效率。

在多通道器件測試方面,光開關的作用更加明顯。例如,測試一個1×4光分路器的分光比均勻性,傳統方法需要將測試設備依次連接到四個輸出端口進行測試。而通過光開關的配合,可以實現端口的自動切換,整個測試過程完全自動化,測試人員只需設置好測試程序,系統即可自動完成所有通道的測試。

保偏光開關在偏振相關測試中也發揮著重要作用。許多光器件的性能與偏振態密切相關,需要在不同偏振態下進行測試。保偏光開關能夠在保持偏振態穩定的前提下實現光路切換,確保測試結果的準確性。這對于保偏光纖器件、偏振控制器等產品的測試尤為重要。

六、在光傳感網絡中的創新應用

光傳感網絡是近年來快速發展的新興領域,在橋梁監測、隧道安全、油氣管道監測等工業領域得到了廣泛應用。在光纖傳感系統中,往往需要將多個傳感器的光信號匯集到一個或多個檢測通道中進行處理,這就需要用到光開關來實現光信號的路由選擇。

OSW-1550PM-1×3-0-FA的3×1配置非常適合用于光傳感網絡中的信號匯集應用。在實際應用中,可以將三個不同的光纖傳感器連接到光開關的三個輸入端,通過控制光開關的切換狀態,選擇性地將不同傳感器的光信號傳輸?shù)綑z測設備。這樣,只需一個檢測通道就可以實現對多個傳感器的時分復用監測,大大降低了系統成本。

在分布式光纖傳感系統中,保偏特性尤為重要。分布式光纖傳感往往利用光的偏振態變化來檢測外界擾動,如果光信號在傳輸過程中偏振態發生隨機變化,將嚴重影響傳感系統的性能。保偏光開關能夠在光信號切換的同時保持偏振態穩定,確保傳感信號的準確傳輸。

光纖布拉格光柵(FBG)傳感器陣列也是光開關的重要應用場景。FBG傳感器陣列通常包含多個不同中心波長的FBG傳感器,通過波長解復用技術可以區分不同傳感器的信號。但在實際系統中,傳感器的數量往往受到解復用器件通道數的限制。通過引入光開關,可以將傳感器陣列劃分為多個子陣列,通過光開關切換選擇不同的子陣列進行監測,從而擴展傳感系統的容量。

在光纖水聽器、光纖加速度計等精密傳感應用中,光信號的偏振特性直接影響傳感器的靈敏度和穩定性。保偏光開關的應用能夠確保光信號在路由切換過程中偏振特性的一致性,提高整個傳感系統的性能表現。

七、在光纖測試儀表中的集成應用

光纖測試儀表是光通信工程師日常工作中不可或缺的工具,包括光功率計、光譜分析儀、OTDR等各類設備。隨著測試需求的日益復雜化,越來越多的測試儀表開始集成光開關功能,以擴展儀器的測試能力和靈活性。

OSW-1550PM-1×3-0-FA可以通過RS232串口或RJ45接口方便地集成到各種測試儀表中。在光功率計中集成光開關,可以實現多通道光功率的同時監測或輪流監測,無需人工更換測試端口,大大提高了測試效率。對于需要對多路光信號進行長期監測的應用場景,如光網絡性能監控、光纜線路維護等,這種集成方式具有很高的實用價值。

在光譜分析儀中集成保偏光開關,可以實現多個光源或多個待測器件的快速切換,配合自動測試軟件,可以實現全自動化測試流程。特別是在光譜特性測試中,往往需要對多個樣品進行對比測試,光開關的引入可以大大縮短測試時間,提高測試效率。

OTDR(光時域反射儀)是光纖線路測試的重要工具,用于檢測光纖線路中的故障點和損耗點。在多芯光纜的測試中,傳統方法需要人工逐一連接各個纖芯進行測試,效率低下且容易出錯。通過在OTDR中集成光開關,可以實現纖芯的自動切換,整個測試過程完全自動化,測試人員只需設置好測試參數,系統即可自動完成所有纖芯的測試,并生成測試報告。

保偏光開關在偏振相關測試儀表中的應用同樣重要。偏振模色散(PMD)測試儀、偏振損耗測試儀等設備都需要精確控制光信號的偏振態。保偏光開關能夠在保持偏振態穩定的前提下實現光路切換,確保測試結果的準確性和重復性。

八、產品選型與應用指南

針對不同的應用場景,選擇合適的光開關產品對于系統性能至關重要。OSW-1550PM-1×3-0-FA作為一款3×1臺式保偏光開關,具有特定的適用范圍,用戶在選型時需要綜合考慮多個因素。

首先是通道配置的選擇。3×1配置意味著有三個輸入端口和一個輸出端口,這種配置適用于需要從多個信號源中選擇一路輸出的場景。如果用戶的實際需求是1×3配置(一個輸入端口,三個輸出端口),則需要選擇其他型號的產品。在實際應用中,應該根據信號流向和系統架構來確定合適的通道配置。

其次是保偏需求的評估。保偏光開關的主要優勢在于能夠保持光信號的偏振態穩定,但這并不意味所有應用都需要保偏功能。在普通的光通信系統中,如果對偏振態沒有嚴格要求,使用普通光開關可能更具成本優勢。只有在相干通信、偏振復用、偏振敏感傳感等對偏振特性有嚴格要求的場景,才需要選擇保偏光開關。

工作波長也是選型時需要考慮的重要因素。OSW-1550PM-1×3-0-FA的工作波長為1550nm,這是光通信領域最常用的波長之一。但如果用戶的應用場景涉及其他波長,如1310nm或850nm,則需要選擇相應工作波長的產品型號。需要注意的是,保偏光纖通常是針對特定波長設計的,不同波長的保偏光纖不能混用。

環境條件是另一個需要考慮的因素。雖然該產品的工作溫度范圍是-20℃~70℃,但如果實際應用環境的溫度超出這一范圍,就需要選擇具有更寬溫度適應性的產品型號。同樣,如果應用環境存在強烈的電磁干擾、振動等特殊條件,也需要選擇相應的加固型產品。

控制方式的選擇主要取決于系統的集成需求。如果測試系統已經部署了基于RS232的控制接口,那么選擇支持RS232控制的光開關會更加方便集成。如果系統是基于網絡的,則RJ45接口可能更加合適。OSW-1550PM-1×3-0-FA同時支持兩種控制方式,為系統集成提供了更大的靈活性。

九、使用注意事項與維護建議

雖然OSW-1550PM-1×3-0-FA具有很高的可靠性和穩定性,但在實際使用過程中,正確的操作和維護仍然對延長產品壽命、保證系統性能至關重要。

光纖連接器的清潔是使用中最需要注意的事項。FC/APC連接器的端面如果受到污染,會導致插入損耗增加、回波損耗惡化,嚴重影響系統性能。建議用戶使用專業的光纖清潔工具,如光纖清潔筆、光纖清潔紙等,在連接前對連接器端面進行清潔。對于長期使用的系統,建議定期檢查連接器端面的清潔狀況,及時進行清潔處理。

在插拔連接器時,應該注意正確的操作方法。首先對準連接器的鍵槽,確保旋轉到位,避免用力過猛導致連接器損壞或端面劃傷。對于不常用的端口,建議使用防塵帽進行保護,防止灰塵或其它污染物進入。

控制接口的使用也需要注意。RS232串口通信時,應該確保通信參數(波特率、數據位、停止位、校驗位)的設置正確,否則可能出現通信失敗或控制異常。對于網絡控制(RJ45),應該確保網絡環境的穩定性,避免網絡抖動或丟包導致的控制指令丟失。

在系統布局方面,應該保證光開關周圍有足夠的散熱空間,雖然臺式設計具有良好的散熱性能,但在高溫環境下工作時,良好的通風散熱仍然有助于延長產品壽命。光纖的彎曲半徑也需要注意,過小的彎曲半徑會增加彎曲損耗,甚至導致光纖損傷。

定期維護是保證產品長期穩定運行的重要措施。建議用戶建立定期檢查制度,定期檢查連接器端面的清潔狀況、光纖的外觀狀態、控制接口的工作狀態等。對于使用頻率較高的系統,建議定期備份設置參數,防止因意外情況導致參數丟失。

十、行業發展趨勢與技術展望

光開關作為光通信領域的核心器件,其技術發展趨勢與整個光通信產業的發展密切相關。隨著5G、數據中心、物聯網等新興應用的快速發展,對光開關的性能指標、功能特性、集成度等方面都提出了更高的要求。

在性能指標方面,未來的光開關將繼續朝著更低插入損耗、更低偏振相關損耗、更快開關速度的方向發展。同時,隨著光通信系統向更高集成度、更復雜架構方向發展,多端口配置的光開關需求將不斷增長。除了傳統的1×N、N×1配置外,N×M配置的光開關也將得到更廣泛的應用。

在功能特性方面,智能化的光開關將成為發展趨勢。通過集成光功率監測、偏振態監測、波長監測等功能,光開關不再僅僅是簡單的路由切換器件,而是成為具有感知能力的智能節點。配合智能控制算法,可以實現光路的自動優化、故障的自動切換、性能的自動調整等功能,提高整個光網絡的智能化水平。

在集成度方面,光開關與其他光器件的集成將成為重要趨勢。例如,將光開關與可變光衰減器、光功率監測器等集成在一起,形成功能更加完整的光路管理模塊。這種集成化的設計可以減小設備體積,降低系統復雜度,提高可靠性。

在控制方式方面,網絡化和遠程化將成為主流發展方向。除了傳統的RS232、RJ45等接口外,支持以太網、USB、無線等通信接口的光開關將更加普及。云控制、移動設備控制等新型控制方式也將得到應用,為用戶提供更加便捷的操作體驗。

保偏光開關作為光開關領域的重要分支,其技術發展也值得關注。隨著相干光通信技術的普及,對偏振控制的要求越來越高,保偏光開關的應用場景將進一步擴大。未來,更寬波長范圍、更寬溫度范圍、更高性能的保偏光開關將不斷涌現,滿足不同領域的應用需求。

結語

廣西科毅光通信科技有限公司推出的OSW-1550PM-1×3-0-FA型3×1臺式保偏光開關,憑借其優異的光學性能、穩定的可靠性、靈活的控制方式,已經在光通信測試系統、光傳感網絡、光纖測試儀表等多個領域得到了成功應用。通過本文的深入分析,我們可以看到,該產品不僅在技術指標上達到了行業領先水平,在實際工程應用中也展現出了很高的實用價值。

隨著光通信技術的不斷發展,對光開關產品的性能要求也在不斷提高。廣西科毅光通信科技有限公司將繼續秉承技術創新、質量至上的理念,不斷推出更加先進、更加可靠的光通信產品,為推動我國光通信產業的發展貢獻力量。
