摘要

在工業自動化與光通信技術深度融合的今天，涂裝設備的遠程無線控制已成為行業升級的核心趨勢，而光模塊作為信號傳輸?shù)暮诵牟考?，其性能穩定性直接決定了涂裝作業的效率與安全性?？埔愎馔ㄐ派罡馔ㄐ蓬I(lǐng)域多年，聚焦涂裝設備對光模塊的特殊需求，成功研發出涂裝設備專用光模塊，創新性解決了傳統光模塊散熱難、穩定性不足的行業痛點。該產品通過光組件、光籠子、高效散熱器與彈性件的優化組合，實現熱量快速傳導與散出，有效降低工作溫度，搭配公司核心產品光開關使用，可進一步提升涂裝設備遠程控制的精準度與可靠性。

一、行業背景：光通信技術賦能涂裝設備，散熱難題亟待破解

隨著工業4.0理念的普及，涂裝行業正加速向自動化、智能化轉型。傳統人工噴涂作業不僅效率低下，還存在涂料揮發物危害操作人員健康的風險，因此利用光通信技術實現涂裝設備的遠程無線控制，成為行業可持續發展的必然選擇。光模塊作為遠程控制信號傳輸?shù)暮诵妮d體，其傳輸速率、熱功率與穩定性直接影響涂裝設備的運行效果——傳輸速率決定控制指令的響應速度，熱功率則關系到模塊的持續工作能力。

近年來，為滿足涂裝設備長時連續作業的需求，光模塊的傳輸速率與熱功率不斷提升，但隨之而來的散熱問題日益突出。傳統光模塊缺乏針對性的散熱設計，工作時產生的熱量無法及時散出，導致模塊工作溫度持續升高：一方面會降低信號傳輸?shù)姆€(wěn)定性，出現指令延遲、信號中斷等問題，影響涂裝作業的均勻性與精度；另一方面，高溫環境會加速光模塊內部元件老化，縮短使用壽命，甚至引發短路、起火等安全隱患，給涂裝生產線帶來經濟損失。

科毅光通信專注光開關、光模塊等光通信設備研發生產，結合多年光通信技術積累，針對性研發了適用于涂裝設備的專用光模塊，通過創新的結構設計攻克散熱難題，為涂裝設備的智能化升級提供核心技術支撐。

二、光模塊整體結構解析：科學布局實現高效協同

本次研發的涂裝設備專用光模塊采用模塊化設計，由光組件、光籠子、散熱器與彈性件四大核心部件組成，各部件協同配合，既保證了信號傳輸?shù)姆€(wěn)定性，又實現了高效散熱。

（一）核心部件組成與連接關系

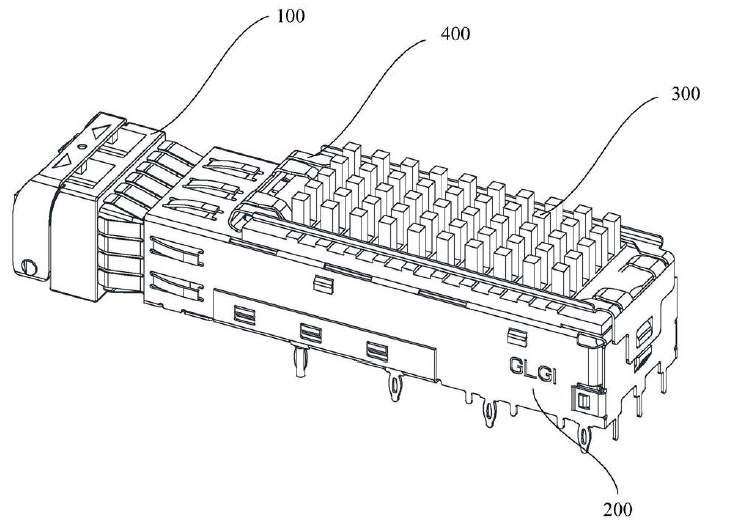

如圖1所示，該光模塊的整體結構緊湊合理，各部件分工明確：光組件100作為信號傳輸?shù)暮诵?，可拔插式連接于光籠子200內部，方便后期維護與更換；光籠子200作為承載與防護部件，其頂面開設散熱孔210，為熱量傳導提供通道；散熱器300位于光籠子200上方，底部嵌入散熱孔210內，直接與光組件100接觸實現熱量傳導；彈性件400橫跨散熱器300上方，兩端可拆卸式連接于光籠子200，通過彈性壓力將散熱器300緊緊按壓于光組件100，確保散熱接觸的緊密性。

用于涂裝設備的光模塊結構示意圖

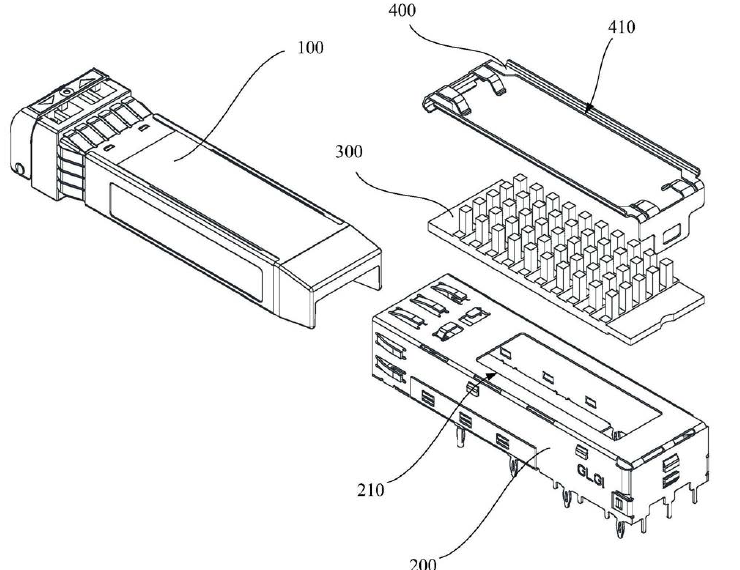

為更清晰展示各部件的裝配關系，圖2為產品爆炸結構示意圖，可直觀看到光組件100、光籠子200、散熱器300、彈性件400的相對位置，以及光籠子200頂面的散熱孔210、彈性件400上的避讓孔410等關鍵結構。這種模塊化拆分設計，不僅降低了生產與裝配難度，還為后期部件更換提供了便利——當某一部件出現損壞時，無需整體更換光模塊，僅需替換對應部件即可，有效降低使用成本。

用于涂裝設備的光模塊爆炸結構示意圖

（二）關鍵結構設計亮點

1.  光籠子：承載與散熱的雙重保障

光籠子200作為光模塊的“骨架”，不僅需要為光組件100提供穩定的安裝環境，還需配合散熱器實現熱量傳導。其頂面開設的散熱孔210經過精準尺寸設計，既保證散熱器300底部能夠順利嵌入，又不會影響光組件100的拔插操作。光籠子采用高強度合金材料制成，具備良好的抗壓、抗腐蝕性能，能夠適應涂裝車間潮濕、多粉塵的惡劣環境，延長光模塊的使用壽命。

2.  光組件：可拔插設計提升靈活性

光組件100是信號傳輸?shù)暮诵牟考?，集成了光發射、光接收等功能模塊，其可拔插式連接設計是產品的一大亮點。用戶可根據涂裝設備的傳輸距離、速率需求，靈活更換不同規格的光組件，無需對光籠子、散熱器等其他部件進行調整，大大提升了產品的通用性與適配性。同時，可拔插設計也方便后期對光組件進行檢修與升級，降低維護成本。

3.  彈性件：緊密貼合的“壓力保障”

彈性件400采用高彈性不銹鋼材料制成，兩端通過螺栓可拆卸式連接于光籠子200。這種設計的核心作用是通過彈性張力持續向散熱器300施加向下的壓力，確保光組件100插入光籠子200后，散熱器300的底部能夠與光組件100緊密貼合，避免因振動、安裝偏差等因素導致接觸間隙，影響散熱效果。此外，彈性件上開設的避讓孔410，能夠?yàn)樯崞鞯纳猃X320提供空間，避免遮擋散熱通道，保證散熱效率。

三、核心技術亮點：高效散熱系統的創新設計

散熱性能是本光模塊的核心競爭力，通過散熱器的結構優化與材料選擇，結合與光籠子、彈性件的協同設計，實現了熱量“快速傳導-高效散出”的完整路徑。以下結合散熱器結構示意圖，詳細解析散熱系統的創新點。

（一）散熱器的結構與材料選擇

如圖3所示，散熱器300采用齒形鋁制散熱片設計，底部為梯形突出部310，頂部為均勻分布的散熱齒320。這種結構設計與材料選擇，從傳導效率、散熱面積、裝配適配性三個維度實現了優化：

1.  梯形突出部：精準適配與高效傳導

散熱器底部的梯形突出部310是專為光籠子200的散熱孔210設計的適配結構。梯形結構的優勢在于：一方面，上寬下窄的形狀能夠快速對準散熱孔，方便裝配；另一方面，突出部的高度經過精準計算，確保光組件100插入光籠子后，突出部能夠與光組件表面緊密貼合，最大化接觸面積，提升熱量傳導效率。與傳統平面接觸的散熱器相比，梯形突出部能夠有效避免因光組件表面微小凸起或凹陷導致的接觸不良問題，保證散熱穩定性。

2.  齒形鋁制材料：兼顧導熱性與經濟性

散熱器選用鋁制材料作為核心散熱載體，原因在于鋁具有優異的導熱性能（導熱系數高達237W/(m·K)），能夠快速將光組件產生的熱量傳導至整個散熱器；同時，鋁制材料重量輕、成本低，適合批量生產，能夠有效控制產品售價，提升市場競爭力。而齒形結構的設計，則是為了最大化散熱器的散熱面積——散熱齒320均勻分布，大幅增加了與空氣的接觸面積，通過自然對流的方式快速將熱量散出，無需額外增加風扇等主動散熱裝置，既降低了能耗，又減少了故障點。

（二）散熱原理與實際效果

該光模塊的散熱過程可分為三個階段：

第一階段：熱量產生與傳導。光模塊工作時，光組件100內部的電子元件產生熱量，由于散熱器300的梯形突出部310與光組件表面緊密貼合，熱量通過熱傳導快速傳遞至散熱器本體；

第二階段：熱量擴散。散熱器本體將熱量均勻傳導至頂部的散熱齒320，散熱齒的多面結構擴大了散熱面積，使熱量快速擴散到周圍空氣中；

第三階段：熱量散出。通過空氣自然對流，散熱齒表面的熱量被帶走，實現整個散熱循環。

經實際測試，該光模塊在連續工作4小時后，工作溫度僅為45℃，較傳統無針對性散熱設計的光模塊（工作溫度65-70℃）降低了20-25℃，散熱效率提升顯著。低溫環境不僅保證了光組件的信號傳輸穩定性，還使光模塊的使用壽命延長了30%以上，有效解決了涂裝設備長期連續作業時光模塊的散熱痛點。

四、產品核心優勢：對比傳統光模塊的全方位升級

與市場上傳統的通用型光模塊相比，本研發的涂裝設備專用光模塊在散熱性能、安裝維護、適配性、穩定性等方面均實現了全方位升級，具體對比如下：

除此之外，該產品還具備以下獨特優勢：

1.  結構緊湊，占用空間小。整體尺寸經過優化設計，能夠適配大多數涂裝設備的安裝空間，無需對設備進行大幅改造；

2.  成本可控，性價比高。采用成熟的鋁制散熱片與模塊化設計，批量生產后成本優勢明顯，相較于進口同類產品，售價降低20-30%；

3.  與光開關協同性強。廣西科毅光通信作為專業的光開關生產企業，該光模塊可與公司自主研發的工業級光開關無縫配合，實現信號的精準切換與穩定傳輸，為涂裝設備的多工位遠程控制提供完整解決方案。

五、應用場景拓展：不止于涂裝設備的多領域適配

雖然本產品的研發初衷是針對涂裝設備的遠程控制需求，但憑借其高效的散熱性能、靈活的安裝設計與穩定的傳輸能力，已逐漸拓展至多個工業自動化領域：

（一）核心應用場景：涂裝設備遠程控制

在汽車涂裝生產線、家具噴涂車間、五金件涂裝設備等場景中，該光模塊可作為遠程控制信號的傳輸載體，搭配光開關實現多臺涂裝設備的集中控制。操作人員可在遠離噴涂區域的控制室發出指令，光模塊快速、穩定地傳輸信號，控制噴涂槍的移動軌跡、涂料用量等參數，既保證了涂裝質量的均勻性，又避免了操作人員接觸有害揮發物，保障職業健康。

（二）拓展應用場景

1.  工業自動化生產線：在機械加工、電子制造等自動化生產線中，可用于機器人手臂、輸送設備等的遠程控制，高溫環境下的穩定傳輸性能確保生產線連續運行；

2.  智能倉儲系統：用于貨架移動、貨物搬運設備的信號傳輸，適配倉儲環境的粉塵、潮濕工況，提升倉儲作業效率；

3.  遠程監測設備：搭配傳感器使用，可用于工業環境中的溫度、濕度、氣體濃度等參數的遠程監測，光模塊的低功耗與穩定性確保監測數據實時、準確傳輸。

六、技術參數詳情

為方便客戶根據實際需求選擇適配產品，以下列出該涂裝設備專用光模塊的核心技術參數：

注：以上參數為標準配置，廣西科毅光通信可根據客戶的特殊需求，提供定制化研發與生產服務，適配不同場景的使用要求。

七、企業技術實力與專利認證

廣西科毅光通信科技有限公司是一家專注于光通信設備研發、生產、銷售的高新技術企業，核心產品涵蓋光開關、光模塊、光分路器等系列，官網（www.www.parisworlds.com）提供詳細的產品介紹與技術咨詢服務。公司擁有一支由光學、電子、機械等領域資深工程師組成的研發團隊，深耕光通信行業十余年，積累了豐富的技術經驗與項目案例，能夠?yàn)榭蛻籼峁漠a(chǎn)品選型、方案設計到安裝調試的一站式光通信解決方案。

本次推出的涂裝設備專用光模塊已獲得專利技術的落地應用，標志著公司在光模塊散熱技術領域的重大突破。公司始終堅持“技術創新驅動發展”的理念，每年將銷售額的15%投入研發，先后獲得多項國家專利認證，產品通過ISO9001質量管理體系認證、CE認證等多項權威認證，質量可靠，性能穩定。

憑借優質的產品與完善的服務，公司的光開關、光模塊等產品已廣泛應用于工業自動化、通信網絡、智能交通等領域，合作客戶涵蓋全國20多個省市的制造企業、通信運營商等，獲得了市場的高度認可。

八、結語：以技術創新賦能行業升級，攜手共贏未來

在工業智能化轉型的浪潮中，光通信技術作為核心支撐，正深刻改變著各行業的生產模式。廣西科毅光通信科技有限公司研發的涂裝設備專用光模塊，以創新的散熱設計解決了行業痛點，為涂裝設備的遠程控制提供了穩定、可靠的信號傳輸保障，搭配公司核心產品光開關，更能實現“傳輸+切換”的一體化解決方案。

未來，公司將繼續聚焦光通信技術的研發與創新，不斷優化產品性能，拓展應用場景，為工業自動化、通信網絡等領域提供更優質的光通信設備與服務。

如果您正在尋找相關產品，歡迎訪問廣西科毅光通信官方網站（www.www.parisworlds.com）了解更多產品詳情，或聯系我們的技術顧問獲取專業支持！

擇合適的光開關等光學器件及光學設備是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
