在光通信技術快速迭代的今天,數據傳輸速率的不斷攀升對光模塊的電磁兼容性能提出了前所未有的挑戰。作為高速光互連的關鍵組件,MPO(Multi-fiberPushOn)光模塊憑借其多通道、高密度的優勢,在數據中心、5G基站等場景中得到廣泛應用。然而,光口處的MT頭多采用塑料材質,這種結構雖然設計靈活,卻也成為電磁輻射的薄弱環節?？埔愎馔ㄐ旁谏钊胙芯繉?zhuān)利技術的基礎上,本文將系統剖析MPO光模塊的電磁屏蔽結構設計原理及工程實現方案。

一、EMI性能:光模塊研發的硬指標

電磁干擾(ElectromagneticInterference,EMI)問題在高速光模塊設計中日益凸顯。當光模塊的傳輸速率從10G、25G向100G、400G演進時,信號頻率大幅提升,由此產生的電磁輻射強度呈指數級增長。如果光模塊的EMI性能不達標,其輻射出的電磁波可能會對交換機系統、服務器等周邊設備產生不良影響,導致通信誤碼率上升、系統穩定性下降,嚴重時甚至?xí)斐稍O(shè)備故障。

從測試認證的角度來看,EMI性能已經成為光模塊能否成功推向市場的關鍵指標之一。各類行業標準(如IEEE、Telcordia等)都對光模塊的電磁輻射限值做出了明確規定。因此,在設計階段就充分考慮電磁屏蔽結構,對于提升產品競爭力、降低后期整改成本具有重要意義。

工程提示:在實際應用中,我們建議用戶在采購光模塊時,除了關注插入損耗、回波損耗等光學參數外,還應重點關注產品的EMC測試報告,確保其在目標應用場景中符合相關標準要求。

MPO類型的光模塊由于其特殊的結構特點,在EMI控制方面面臨著獨特的挑戰。MT頭通常包含多個光纖通道(常見為12芯、24芯甚至更高),為了實現多通道的精密對準,MT頭需要保持一定的機械結構。然而,這些結構往往由塑料材料制成,其導電性較差,無法形成有效的電磁屏蔽。同時,多通道光纖在MT頭附近需要一定的彎曲半徑和活動空間,這就不可避免地會在光口處形成若干間隙。這些間隙就像一個個"電磁泄漏窗口",讓高頻信號產生的電磁波能夠從光模塊內部輻射到外部環境。

更復雜的是,隨著光模塊集成度的提高,內部空間日益緊湊。要在有限的空間內實現多通道光纖的布設、MT頭的安裝以及電磁屏蔽結構的設計,需要工程師在結構、材料、工藝等多個維度進行綜合考量。傳統的單點屏蔽方案往往難以滿足現代高速光模塊的EMI性能要求,這就需要采用更加系統化、一體化的電磁屏蔽解決方案。

二、核心創新:雙壓塊零間隙屏蔽結構

針對MPO光模塊光口電磁輻射的問題,專利技術提出了一種創新的電磁屏蔽結構設計思路。其核心在于通過兩個相對設置的壓塊,將光口處的間隙壓縮到"理論零間隙"的狀態。這一設計巧妙地解決了傳統方案中屏蔽不徹底的難題。

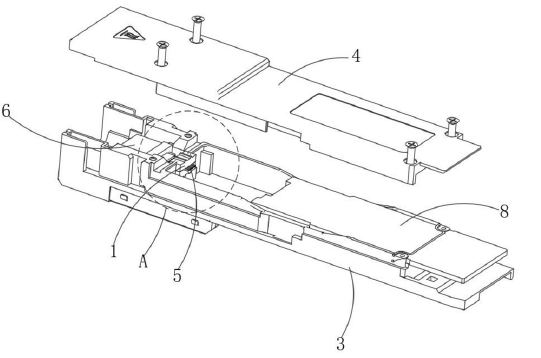

圖1 MPO光模塊爆炸示意圖

具體而言,這種電磁屏蔽結構由兩個呈上下分布的壓塊構成。這兩個壓塊相對的面被稱為"夾持面",其設計理念非常關鍵——兩個夾持面都經過精密加工,成為可互相緊貼的平面。當這兩個平面緊密貼合時,它們之間的間隙可以趨近于零,從物理層面切斷了電磁波的傳播路徑。這種設計相當于在光口處構建了一道"電磁防線",將可能泄漏的電磁波牢牢地阻擋在光模塊內部。

多通道光纖被夾持在這兩個壓塊之間,通過夾持面的壓力固定。與傳統的固定方式相比,雙壓塊結構不僅提供了更好的定位精度,還賦予了額外的電磁屏蔽功能。這種一舉兩得的設計,充分體現了工程設計中的"功能融合"理念。

2.1限位結構:精準定位的關鍵

雖然雙壓塊的設計理念巧妙,但如果壓塊在光模塊內部發生位移或晃動,就無法保持穩定的夾持效果,更談不上持續的電磁屏蔽性能。因此,工程師在壓塊上設計了精妙的限位結構,通過與光模塊的底座和上蓋配合,實現對壓塊位置的精確定位。

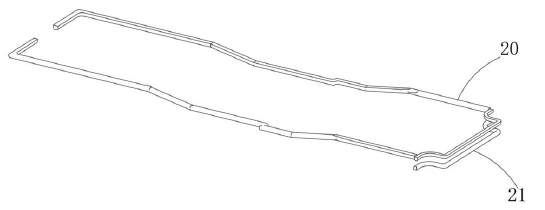

圖2 兩個壓塊分離示意圖

限位結構的設計體現了機械工程中"凹凸配合"的經典思路。在壓塊上,設計了若干凸棱和凹槽。這些凸棱可以卡入底座或上蓋上的凹槽中,反之,壓塊上的凹槽也可以容納底座或上蓋上的凸棱。這種雙向的卡接設計,使得壓塊與底座、上蓋之間形成了牢固的機械連接。

具體來看,限位結構至少包括以下幾種形式:

• 第一凹槽:設置于壓塊的側面,用于容納底座上的第一凸棱,限制壓塊在前后方向的位移;

• 第二凸棱:設置于靠近底座的壓塊外表面,可卡入底座的第二凹槽中,與多通道光纖的布置方向一致,限制壓塊的左右擺動;

• 第三凸棱:設置于靠近上蓋的壓塊外表面,可卡入上蓋的第三凹槽中,同樣沿著光纖布設方向延伸;

• 第四凹槽:用于容納上蓋上的第四凸棱,進一步強化定位效果。

在實際工程實踐中,根據光模塊的具體結構尺寸和裝配要求,可以選擇其中一種或多種限位結構進行組合。這種模塊化的設計思路,使得同一套設計方案能夠適配不同規格的MPO光模塊產品,提高了工程實現的靈活性和可擴展性。

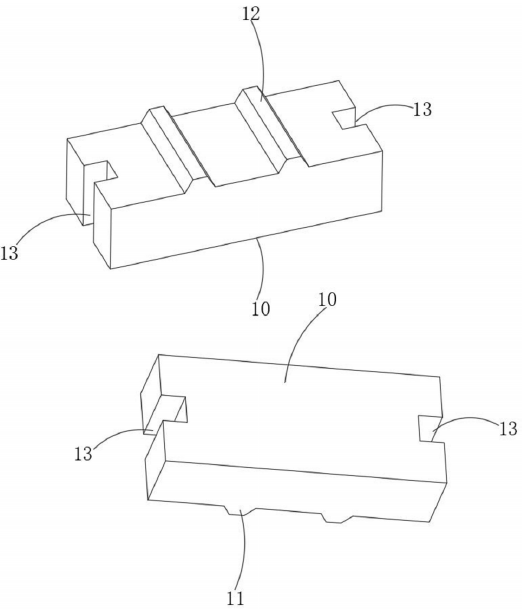

圖3 兩個壓塊分離示意圖

2.2材料選擇:導電性能與機械性能的平衡

壓塊要實現電磁屏蔽功能,除了結構設計外,材料的選擇同樣至關重要。從電磁學原理來看,只有具有良好導電性的材料才能有效屏蔽電磁波。因此,壓塊需要采用能夠?qū)щ姷牟牧现圃臁?/span>

在實際應用中,壓塊通常采用以下兩種材料之一:

• 導電橡膠:這種材料兼具良好的導電性和彈性。其導電性來源于摻雜的導電填料(如炭黑、石墨、金屬粉末等),而彈性則使其能夠在壓力下緊密貼合光纖,避免損傷脆弱的光纖纖芯。導電橡膠的邵氏硬度通常在50~70之間,能夠在保持夾持力的同時提供一定的緩沖效果。

• 導電吸波材料:除了導電橡膠,壓塊也可以采用具有吸波功能的導電材料。吸波材料通過將電磁波的能量轉化為熱能來衰減電磁波,在屏蔽的同時還能減少電磁波的反射,避免形成二次干擾。這類材料通常包含鐵氧體、碳纖維等吸波劑。

廣西科毅在工程實踐中發現,材料的選擇需要根據具體的應用場景進行權衡。對于對成本敏感的應用,導電橡膠是性?xún)r(jià)比較高的選擇;而對于對電磁屏蔽性能要求極高的場景,導電吸波材料則能夠提供更優異的屏蔽效果。無論選擇哪種材料,都需要確保其機械強度能夠滿足長期使用的要求,同時其導電性能在產品壽命周期內保持穩定,不會因?yàn)椴牧侠匣h(huán)境變化等因素而顯著下降。

三、復合屏蔽:壓塊與點膠的協同效應

雙壓塊結構雖然能夠大幅提升光口的電磁屏蔽性能,但在實際工程中,工程師往往追求極致的屏蔽效果。為此,專利技術提出了"壓塊+點膠"的復合屏蔽方案,通過兩種屏蔽手段的協同作用,進一步消除潛在的電磁泄漏路徑。

點膠結構的核心是在光模塊的上蓋底面和底座內涂覆導電膠,通過導電膠填充結構間隙,實現無縫密封。導電膠通常由環氧樹脂、硅膠等基體材料與導電填料(如銀粉、鎳粉)混合而成,兼具粘接和導電雙重功能。當上蓋與底座裝配后,導電膠在接觸面處形成連續的導電層,就像給整個光模塊穿上了一件"電磁防護服"。

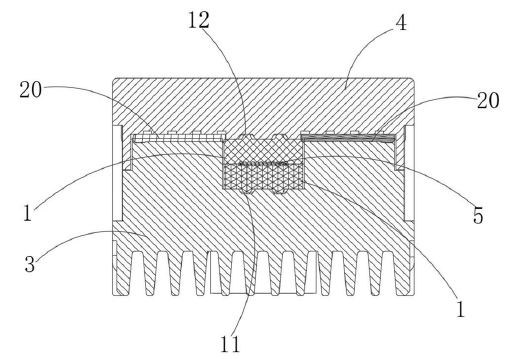

圖4 MPO光模塊橫截面示意圖

點膠結構的位置布局經過精心設計。在上蓋上,沿著靠近底座的邊緣,設置了若干第一齒槽,導電膠點在齒槽中;在底座上,靠近金手指端的位置,設置了若干第二齒槽,一部分沿底座寬度方向布設,另一部分環繞底座的螺釘孔布置。這些齒槽的設計不僅為導電膠提供了合適的存儲空間,還通過齒形結構增加了接觸面積,提高了屏蔽效能。

工藝要點:點膠工藝需要嚴格控制膠量、膠寬和固化條件。膠量不足會導致填充不完整,膠量過多則可能溢出污染其他部件。廣西科毅建議采用精密點膠設備,并建立嚴格的質量檢驗標準,確保每次點膠的一致性。

壓塊和點膠的復合屏蔽方案體現了工程設計中的"冗余設計"思維。當一種屏蔽手段存在潛在失效風險時,另一種手段能夠提供備用保護,從而大幅提升系統的整體可靠性。特別是在惡劣的電磁環境或高可靠性要求的應用場景中,復合屏蔽方案能夠提供足夠的性能余量,確保產品在全生命周期內穩定運行。

四、結構優化:剛度提升與裝配可靠性

除了電磁屏蔽性能,產品的結構強度和裝配可靠性同樣是工程設計中的關鍵考慮因素。專利技術在這方面也進行了細致的優化設計。

4.1上蓋中部加厚設計

在上蓋的結構設計中,一個重要的優化點是在長度方向上采用變截面設計——中間部位的厚度大于兩側部位的厚度。這種設計看似簡單,實則蘊含著深刻的工程考量。

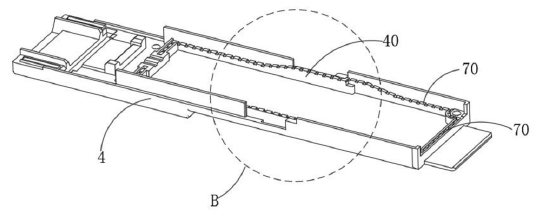

圖5 MPO光模塊上蓋示意圖

從材料力學的角度來看,上蓋中間部位加厚能夠顯著提高其抗彎剛度。當上蓋與底座通過螺釘裝配后,上蓋會受到內部部件向上的頂起力,如果剛度不足,就會產生彎曲變形。一旦上蓋發生變形,不僅會影響光模塊的外觀質量,更重要的是會破壞壓塊的夾持狀態,導致電磁屏蔽性能下降,甚至可能造成光纖受力損傷。

通過中部加厚設計,上蓋的剛度得到有效提升,能夠更好地抵抗內部頂起力,保持平整度。同時,兩側較薄的設計則在保證剛度的前提下控制了重量和成本,體現了"材料用在刀刃上"的設計理念。

4.2齒槽結構與點膠工藝的完美配合

前文提到的齒槽設計,除了為點膠提供存儲空間外,還兼具其他功能。從加工角度來看,齒槽結構便于點膠時的定位,操作人員可以準確地將導電膠點入指定位置,避免膠液流竄到其他區域。

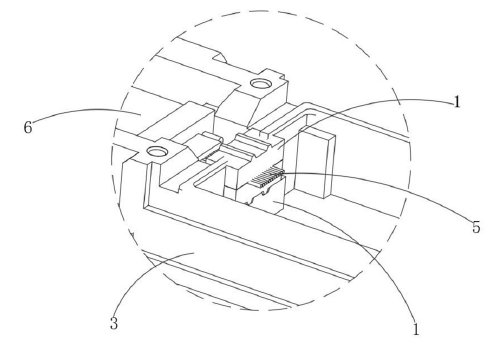

圖6 MPO光模塊底座示意圖

從屏蔽效果來看,齒形結構增加了導電膠與金屬表面的接觸面積,導電膠在齒槽中固化后,能夠形成更加牢固的機械鎖合和電氣連接。特別是在螺釘孔周?chē)贾谬X槽,能夠有效解決螺釘孔附近的電磁泄漏問題,這是傳統屏蔽方案中容易被忽視的細節。

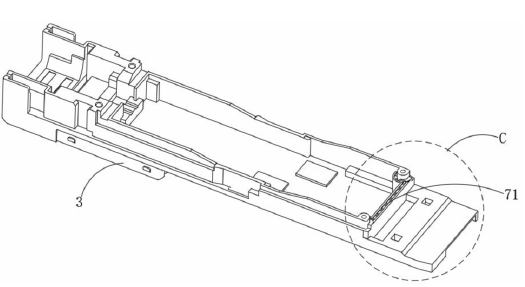

圖7 MPO光模塊底座示意圖

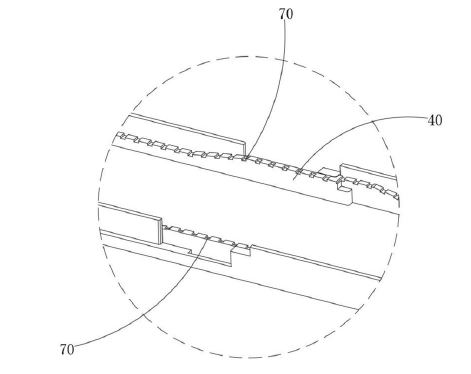

圖8 B處放大示意圖

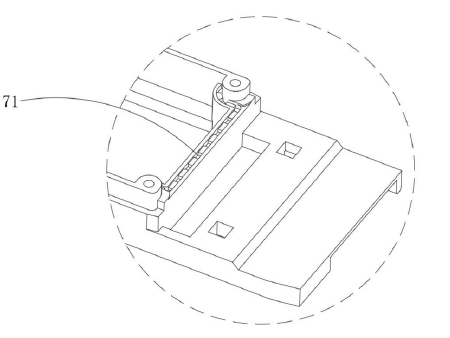

圖9 B處放大示意圖

廣西科毅在工程實踐中總結出,齒槽的深度、寬度和間距需要根據導電膠的特性進行優化。齒槽過淺可能導致膠液不足,過深則可能造成浪費;間距過密增加加工難度,過疏則可能形成屏蔽盲區。通過DOE(實驗設計)方法,可以找到最優的齒槽參數組合,在成本、工藝性和性能之間取得最佳平衡。

五、工程實踐:從設計到量產的關鍵考量

將專利技術轉化為實際產品,需要經歷從設計驗證到量產導入的完整過程。在這個過程中,多個環節都需要進行細致的規劃和嚴格的控制。

5.1可制造性設計(DFM)分析

在產品設計階段,就需要充分考慮制造工藝的可行性。壓塊的尺寸精度、公差配合需要與加工設備的精度相匹配;點膠工藝的參數需要在設計階段就進行驗證,避免在量產時才發現工藝瓶頸。廣西科毅建議在DFM階段引入供應商早期參與,充分利用供應鏈的專業能力,優化設計方案的可制造性。

5.2質量控制體系建立

電磁屏蔽性能的評估需要建立完善的測試體系。除了常規的光學性能測試外,還需要進行EMC測試,驗證產品在實際使用環境中的電磁兼容性。廣西科毅建議建立分層測試體系,包括來料檢驗(IQC)、過程檢驗(IPC)和出貨檢驗(OQC),每個環節都有明確的測試標準和接受準則。

5.3可靠性驗證

產品需要在各種環境條件下長期穩定運行。因此,需要進行溫度循環、濕熱測試、振動測試等一系列可靠性試驗,驗證屏蔽結構的長期穩定性。特別是導電材料的老化特性、導電膠的蠕變特性等,都需要通過長時間的可靠性測試來評估。

廣西科毅建議:在可靠性測試中,應重點關注屏蔽性能隨時間的衰減情況。建議在高溫高濕、溫度沖擊等極端條件下進行加速老化測試,推算產品在正常使用條件下的壽命,為客戶提供可靠的質量承諾。

六、行業應用與市場前景

MPO光模塊及其電磁屏蔽技術,在多個行業領域都有廣泛的應用前景。廣西科毅作為專業的光通信器件供應商,持續關注市場需求變化,為客戶提供優化的解決方案。

6.1數據中心

隨著云計算、大數據、人工智能等技術的快速發展,數據中心對光互聯的需求呈爆發式增長。超大規模數據中心內部部署了數以萬計的服務器,需要大量的高速光模塊進行數據交換。在這樣的環境中,電磁干擾問題尤為突出。采用具有良好屏蔽性能的MPO光模塊,能夠有效降低設備間的相互干擾,提升數據中心的整體運行效率。

6.25G/6G通信網絡

5G基站的密集部署對光通信器件的需求大幅增加。同時,6G技術的研發已經提上日程,未來將對高速光互連提出更高的要求。在基站前傳、中傳、回傳等環節,MPO光模塊都有廣泛應用?；经h(huán)境復雜,電磁干擾源多,良好的屏蔽性能是確保通信質量的關鍵。

6.3高性能計算

超級計算機、AI訓練集群等高性能計算系統,需要處理海量的數據傳輸任務。這些系統對光模塊的帶寬、延遲、可靠性都有極高要求,同時也不可避免地面臨電磁兼容挑戰。廣西科毅提供的高性能光模塊產品,已經應用于多個高性能計算項目中,其優異的屏蔽性能得到了用戶的高度認可。
