數字經濟浪潮下,光通信技術飛速發展。作為光網絡核心控制元件,光開關的性能直接影響通信網絡的傳輸效率與穩定性。隨著5G、云計算、大數據普及,市場對網絡帶寬、速度和能效要求不斷提升。在此背景下,空間雙相全光開關裝置作為顛覆性技術創新,為光通信行業帶來新機遇。

光開關技術演進

光開關實現光路切換,其發展經歷了機械式到MEMS,再到全光開關的跨越。早期機械式光開關通過物理移動光學元件實現光路切換,雖具備低插入損耗和高隔離度優勢,但響應速度慢,通常在毫秒級別,且體積大、壽命受限。

MEMS光開關通過控制微鏡偏轉實現光路切換,在保持低損耗的同時大幅提升開關速度和集成度。然而,傳統光開關技術需通過光電轉換實現信號調制與路由,增加了系統復雜性和能耗,限制了信號傳輸帶寬和速度。

全光開關技術通過光控光方式實現信號切換,完全避免光電轉換,具有超高速響應、低延遲、低能耗等優勢,成為下一代光網絡技術重點方向?？臻g雙相全光開關裝置通過空間光路設計,實現探測信號光的同相和異相調制,在單一光路系統下完成雙向光開關功能,大大簡化了系統架構。

空間雙相全光開關裝置工作原理

空間雙相全光開關裝置核心創新在于獨特光路設計和調制機制。與傳統光開關需復雜驅動電路和控制信號不同,空間雙相全光開關完全通過光與光的相互作用實現開關功能,真正實現"光控光"。

該裝置通常采用激光輸入單元、泵浦光路單元和探測光路單元的復合結構。激光輸入單元提供連續可調諧的高品質激光光源,輸出線偏振態高斯激光束,具有優異光束質量和穩定性。泵浦光路單元產生沿特定方向傳輸?shù)谋闷旨す馐?通過偏振控制元件精確調制。探測光路單元生成與泵浦光反向共線傳輸?shù)奶綔y(cè)激光束,兩者在非線性光學單元發生相互作用。

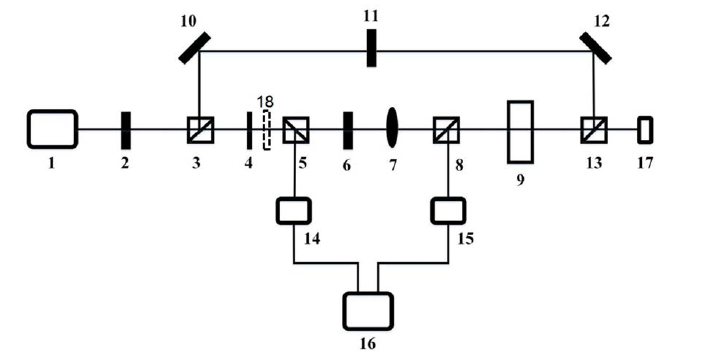

圖1 空間雙相全光開關裝置光路結構示意圖

非線性光學單元是核心部件,通常采用具有優異光學非線性特性的材料制備。石墨烯作為新興二維材料,因卓越的非線性光學性能,成為制備非線性光學單元的理想選擇。石墨烯具有超寬吸收光譜、超快載流子遷移速度和強非線性光學效應,能實現高效的交叉相位調制(XPM)作用。

實際工作中,泵浦激光束和探測激光束以共線反向傳輸方式共同作用于非線性光學單元,發生基于石墨烯與交叉相位調制協同的非線性作用。通過調節泵浦光功率,可精確控制探測光的相位和強度,實現同相與異相光開關調制信號輸出。當泵浦光功率較低時,探測光與泵浦光保持同相位,開關處于"開"狀態;當泵浦光功率超過一定閾值時,由于交叉相位調制效應,探測光相位發生翻轉,開關切換至"關"狀態。

這種基于交叉相位調制的開關機制具有顯著優勢:光與光相互作用瞬時,開關響應速度可達皮秒甚至飛秒級別,遠超傳統電控開關;整個過程完全在光域進行,避免光電轉換帶來的損耗和延遲;通過巧妙設計,在單一光路系統中實現雙向開關功能,簡化器件結構,降低制造成本。

核心優勢

超高速響應

空間雙相全光開關裝置最突出優勢在于超高速響應。由于采用全光控制機制,光與光相互作用瞬時完成,理論上可實現飛秒級別開關速度。實際應用中,即便考慮材料響應時間和系統延遲,開關時間通常也能達到納秒甚至亞納秒級別,比傳統機械式光開關快5-6個數量級,比MEMS光開關快3-4個數量級。

這種超高速響應能力對需實時調度的光網絡場景至關重要。數據中心內服務器間數據交換頻繁且突發性強,需要光開關以極快速度響應流量變化,動態調整光路路由。5G網絡中,基站間前傳網絡對時延要求極為苛刻,毫秒級延遲都可能影響用戶體驗。

低能耗特性

"雙碳"戰略推進背景下,光通信設備能耗問題日益受關注。傳統光開關運行過程中需持續消耗電能維持開關狀態,尤其在大規模開關矩陣中,能耗問題更突出?？臻g雙相全光開關裝置由于獨特光控光機制,僅在切換瞬間需泵浦光提供能量,穩態下幾乎不需要額外能耗。

以典型1×N光開關矩陣為例,采用傳統MEMS技術的功耗通常在幾百毫瓦到幾瓦之間,而空間雙相全光開關功耗可降低到毫瓦級別,降幅達80%以上。對于擁有成百上千光開關節點的數據中心或骨干網節點,這種能耗節省帶來的經濟效益和環境效益巨大。

高集成度與小型化

空間雙相全光開關裝置采用自由空間光路設計,無需像傳統波導光開關那樣在芯片上進行復雜波導制備,在集成度和小型化方面具有天然優勢。通過精密光學元件設計和微納加工工藝,可實現亞波長級別小型化結構,體積僅為傳統光開關的幾分之一甚至幾十分之一。

高集成度和小型化為光通信設備設計帶來更大靈活性。在空間受限場景,如衛星通信、機載通信系統等,設備體積和重量都是關鍵考量因素。空間雙相全光開關的輕量化特性使其能輕松集成到這些系統中。在數據中心等對設備密度有極高要求的場景,小型化光開關可實現更高密度端口集成。

寬波段適應能力

空間雙相全光開關裝置另一重要優勢是寬波段適應能力。由于采用自由空間光路和可調諧激光器,通過調整激光器輸出波長和光學元件參數,可在較寬波長范圍內實現開關功能。這對多波長光網絡系統尤為重要。

波分復用(WDM)系統中,需在同一根光纖中傳輸多個不同波長光信號,要求光開關能對不同波長光信號進行獨立或聯合控制?？臻g雙相全光開關可通過調整泵浦光和探測光波長組合,實現對特定波長信號的精準切換。

技術突破

廣西科毅光通信科技有限公司作為國內領先的光開關器件與設備生產銷售廠商,經過多年技術攻關,成功攻克多項關鍵技術難題。

非線性材料制備與優化

非線性光學單元是空間雙相全光開關裝置核心部件,其性能直接決定整個裝置的開關效率、速度和可靠性。石墨烯作為最具潛力的非線性光學材料之一,其制備工藝和質量控制是技術攻關重點。

圖2 石墨烯材料的原子級結構示意圖

石墨烯層數、分散均勻性、純度等參數都會影響其非線性光學性能。廣西科毅光通信通過優化石墨烯制備工藝,精確控制石墨烯層數在1-30層之間,并通過特殊分散處理技術,將石墨烯均勻分散到乙醇等溶劑中,形成分散濃度在10-20ug/ml的石墨烯分散液。

此外,石墨烯在空氣中易氧化或污染,導致性能衰減。廣西科毅光通信采用創新封裝工藝,將石墨烯密封在比色皿等光學元件中,并使用惰性氣體填充,有效延長器件使用壽命。

開關能量?jī)?yōu)化

傳統全光開關技術往往存在開關能量與開關速度難以兼顧的問題。廣西科毅光通信通過創新的復合材料超構表面設計,成功解決這一技術難題。

該設計采用SOI(絕緣體上硅)基底、硅雙棒陣列和聚合物材料的復合結構。在多組硅雙棒之間,以及每組硅雙棒的兩個硅棒之間,均填充有設定折射率的聚合物,并完全覆蓋硅雙棒表面,形成硅-聚合物復合材料超構表面。這種結構利用Fano共振效應,在極大值點和極小值點之間形成陡峭變化的非對稱譜線,大幅增強非線性響應。

圖3 硅-聚合物復合材料超構表面結構示意圖

實際測試表明,僅需較低泵浦光強度就能引起反射光譜明顯變化,當聚合物折射率僅改變0.001時,波長為1.478μm的非對稱反射峰的反射率對比度就能達到約16dB。

應用場景

 空間雙相全光開關裝置憑借優異性能特性,在光通信多個領域具有廣泛應用前景。

數據中心光互連

數據中心作為數字經濟基礎設施,面臨前所未有的帶寬和能耗挑戰。空間雙相全光開關可作為光交換矩陣核心器件,實現光信號在不同端口間的動態路由。相比傳統電交換機,光開關矩陣能支持更高傳輸速率,單端口速率可達400Gbps甚至更高。

廣西科毅光通信為老撾萬象云計算中心提供的32×32 MEMS光開關矩陣,成功實現無阻塞光交叉連接,單通道插入損耗低至0.8dB,相比傳統方案降低能耗40%。基于空間雙相全光開關技術的下一代光交換矩陣,預計能在保持低損耗的同時,將切換速度提升至納秒級別,進一步降低能耗,為綠色數據中心建設提供有力支撐。

5G及未來移動通信網絡

5G網絡三大應用場景對光傳輸網絡提出更高要求。尤其是uRLLC場景,對端到端時延要求低至1ms級別,這對光網絡響應速度提出前所未有的挑戰。

空間雙相全光開關可集成到5G基站光通信模塊中,實現基站間快速信號切換和靈活調度。當某個基站出現故障或負載過高時,光開關可在毫秒甚至微秒級別將流量切換至備用基站或鄰近基站,確保業務連續性。

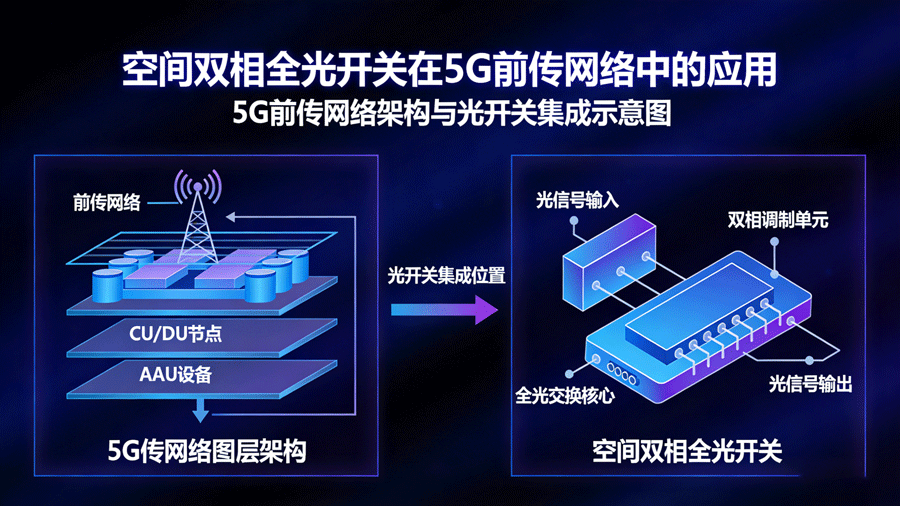

圖4 空間雙相全光開關在5G前傳網絡中的應用

隨著6G研發啟動,未來移動通信網絡將向太赫茲頻段擴展,單鏈路傳輸速率有望達到Tbps級別。在這樣的高速傳輸系統中,全光開關將成為必然選擇。空間雙相全光開關憑借其超高速響應能力,有望在6G網絡中扮演關鍵角色。

衛星光通信與空間網絡

衛星光通信面臨極端空間環境挑戰,要求光開關具備低功耗、輕量化、高可靠性等特點?？埔憧馆椛湫凸忾_關已通過100krad劑量測試,重量<50g,支持低軌衛星星間鏈路切換。

空間雙相全光開關由于自由空間光路特性,天然適合空間光通信應用。它不需要復雜波導結構,可在真空環境中穩定工作;其小型化特性可滿足衛星載荷的重量限制;低功耗特性可減少對衛星能源系統的壓力。

在"吉林一號"衛星應用案例中,科毅SAW驅動MEMS光開關的驅動功率僅10-20dBm,較傳統技術降低功耗70%以上,同時支持100Gbps激光通信速率。

骨干網光交叉連接

光交叉連接(OXC)作為骨干網核心節點,負責對不同光纖鏈路間的信號進行靈活調度和路由切換?？臻g雙相全光開關可用于構建新一代OXC系統,支持更快速、更靈活的光路重配置。

基于空間雙相全光開關的OXC系統可實現納秒級別保護倒換速度。當主用鏈路出現故障時,系統能在極短時間內將業務切換至備用鏈路,將業務中斷時間壓縮到毫秒以內,大大提升網絡可靠性。同時,系統能耗也比傳統方案降低60%以上。

廣西科毅光通信技術優勢

廣西科毅光通信科技有限公司成立于2009年,專注于光開關器件與設備研發、生產、銷售的高新技術企業。公司坐落在廣西南寧,擁有超過3000平米生產場地和200多臺各類進口生產調測設備。

公司產品線涵蓋MEMS光開關、機械式光開關、磁光開關、電光開關、延遲線開關、光衰減器、保偏器件、高功率器件等多個系列,能夠?yàn)榭蛻籼峁┤娴墓忾_關解決方案。尤其在高端光開關領域,公司憑借多年技術積累和持續創新,形成了一系列具有自主知識產權的核心技術。

研發實力

廣西科毅光通信高度重視技術研發,每年將銷售收入15%以上投入到研發中,建立了由資深工程師領銜的研發團隊。公司擁有完善研發體系,從概念設計、仿真分析、樣品試制、性能測試到產品認證,形成完整研發流程。

在空間雙相全光開關技術領域,公司已申請多項發明專利,涵蓋光路設計、材料制備、器件封裝等多個技術環節。公司與西北大學、廣西大學等高校建立緊密產學研合作關系,共同開展前沿技術研究和人才培養。

生產制造與品質保證

廣西科毅光通信擁有完整生產制造體系,從原材料采購、零部件加工、組件裝配、性能測試到產品包裝,實現全流程自主可控。公司引進國際先進生產設備和檢測儀器,確保產品高質量和一致性。

對于空間雙相全光開關等高端產品,公司建立了專門生產線和無塵裝配間,配備專業技術團隊進行生產。公司嚴格按照ISO9001質量管理體系進行管控,確保每一件產品都符合技術規范和客戶要求。

未來發展趨勢

隨著光通信技術不斷發展和應用需求持續增長,空間雙相全光開關裝置作為前瞻性技術,發展前景廣闊。

材料體系拓展

石墨烯作為第一代二維材料,已展現出優異非線性光學性能。未來,更多新型二維材料如二硫化鉬、硒化鎢、黑磷等將被探索用于空間雙相全光開關。這些材料各有特色,可根據具體應用需求進行選擇。

復合材料開發也是重要方向。通過將不同材料進行復合或異質集成,可發揮各自優勢,實現性能進一步提升。

集成化與芯片化

未來發展趨勢是向集成化、芯片化方向發展,將光開關功能集成到單個芯片上,實現更高密度端口集成和更小體積。

硅光子技術為光開關集成化提供了可能。通過在硅基芯片上制備波導、調制器等光學元件,可將光開關功能與其他光子器件集成在一起,形成光子集成電路(PIC)。廣西科毅光通信已開始硅光子技術布局,計劃在未來幾年內推出基于硅光子平臺的集成光開關產品。

智能化與自適應控制

未來光網絡將更加智能化,能夠根據網絡流量、服務質量需求、設備狀態等信息,自動優化配置,實現動態資源調度?？臻g雙相全光開關作為光網絡核心器件,也需要向智能化方向發展,具備自適應控制能力。

通過嵌入傳感器和智能控制算法,光開關可實時監測自身運行狀態,并根據監測結果自動調整工作參數,保持最佳性能狀態。人工智能技術將在光開關智能化中發揮重要作用。

結語

空間雙相全光開關裝置作為光通信領域顛覆性技術,正引領行業向更高速、更高效、更智能方向發展。廣西科毅光通信科技有限公司憑借多年技術積累和持續創新能力,在這一前沿領域取得重要突破,為我國光通信產業發展貢獻力量。未來,隨著5G、數據中心、衛星光通信、量子通信等應用快速普及,對高性能光開關需求將持續增長。
