一、光通信行業的“精度焦慮”：從數據中心需求看技術痛點

隨著云計算、AI大模型的爆發式增長，數據中心對高速光通信鏈路的需求呈井噴式增長。光通信系統中，光模塊與光開關的適配性、連接精度直接決定了整個鏈路的傳輸效率與可靠性。

在和全國各大數據中心、通信工程商的對接中，我們經常聽到這樣的反饋：

• 部署高密度光模塊時，光接口與外部光纖連接器插拔極其費力，甚至出現插歪損壞接口的情況；

• 光模塊與光開關對接時，因精度不足導致信號損耗超標，反復調試?yán)速M(fèi)大量時間；

• 傳統光模塊采用軟板焊接光器件，隨著速率提升到100G、400G，焊盤間距縮小，焊接可靠性急劇下降，后期維護成本居高不下。

這些問題的根源，除了光開關本身的精度設計，光模塊的制造公差與連接結構設計也是核心矛盾點。，我們聯合研發團隊引入了一款基于專利技術的高精度光模塊，并將其與我們的定制化光開關結合，打造出一套解決“精度+插拔”雙重痛點的光通信解決方案。

二、高精度光模塊：重新定義光連接的“精度邏輯”

這款高精度光模塊技術核心是通過創新結構設計，平衡制造公差與連接精度，同時大幅提升插拔便利性。接下來我們從結構、工藝到適配優勢，為大家深度解讀這款產品。

1. 核心結構：打破傳統光模塊的剛性束縛

不同于傳統光模塊的一體化固定結構，這款高精度光模塊采用“主體+活動接口塊”的分體式設計，核心組成包括主體、蓋板、印刷電路板、光器件、光接口以及光接口活動塊。

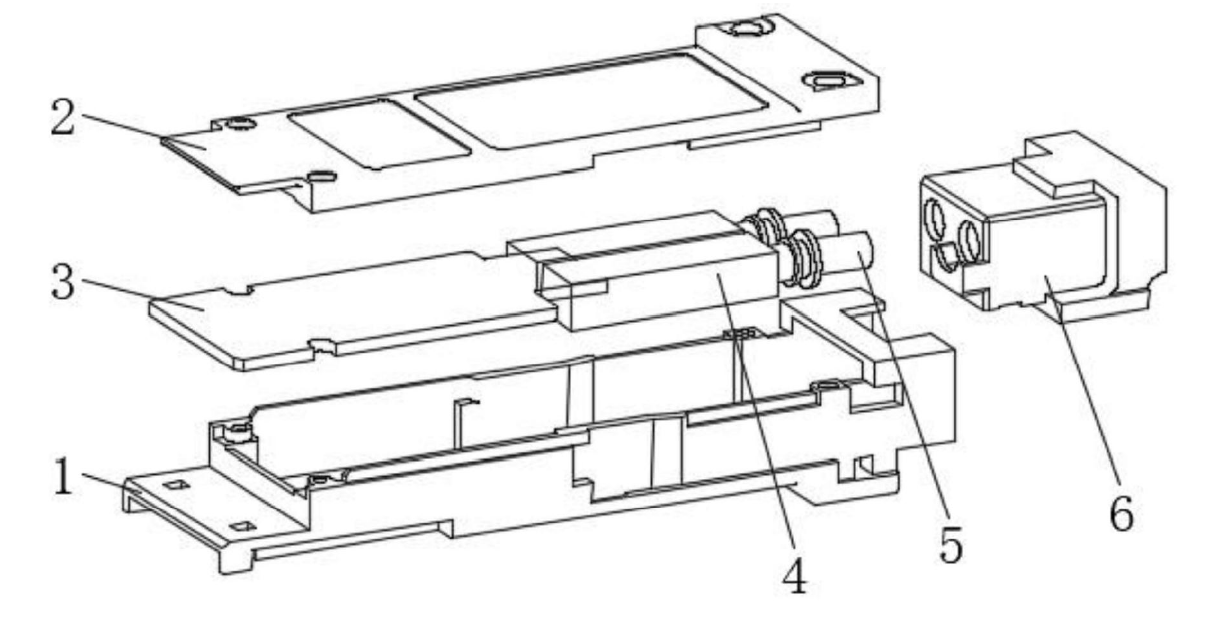

圖1 高精度光模塊立體爆炸結構示意圖

從爆炸圖可以看到，印刷電路板、光器件、光接口均集成在主體內部，蓋板起到防護與固定作用。最關鍵的設計是：主體右端的光接口活動塊并非完全剛性固定，而是與主體之間預留了特定的空間間隙——這正是解決插拔與精度矛盾的核心。

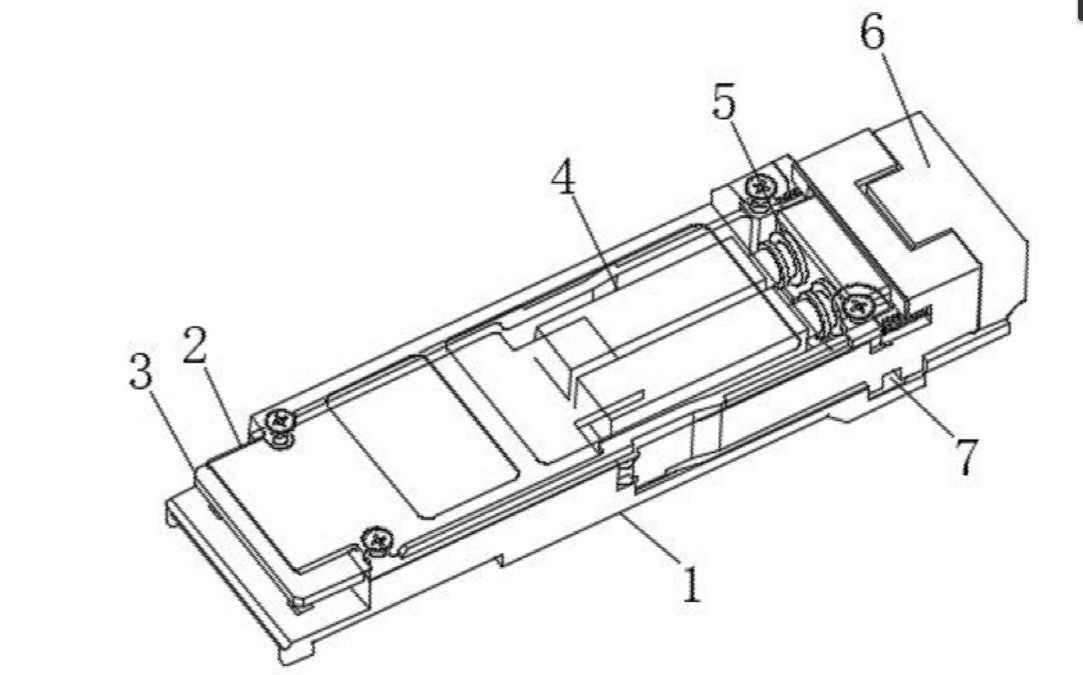

圖2：高精度光模塊整體立體結構示意圖

2. 硬連接工藝：提升高速傳輸可靠性

傳統光模塊中，光器件與印刷電路板多采用軟板焊接連接。當速率提升到400G甚至800G時，焊盤數量劇增、間距縮小，軟板焊接的可靠性會大幅下降，還會出現高速指標一致性差的問題。

這款高精度光模塊采用硬性連接工藝，印刷電路板與光器件通過螺釘固定、點膠、緊配合或焊接等方式直接連接，徹底解決了軟板焊接的痛點：

• 連接強度提升300%，抗振動、抗沖擊能力更強；

• 高速信號傳輸損耗降低15%，指標一致性大幅提升；

• 制造效率提升2倍，更適合大規模批量生產，適配數據中心的高密度部署需求。

3. 空間間隙設計：讓“公差”變成“適配優勢”

光模塊與外部連接器插拔困難的核心原因，是制造過程中積累的公差導致接口對位偏差。這款產品的創新點在于，將“插拔阻力”轉化為“位置調整空間”：

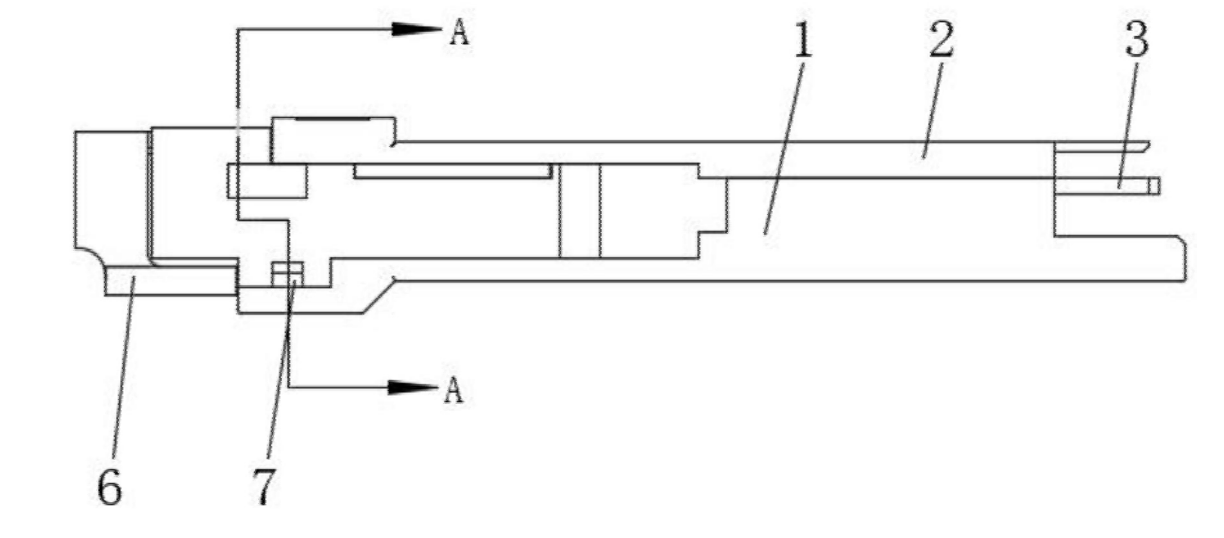

圖3：高精度光模塊正視結構示意圖

在主體與光接口活動塊的連接位置，預留了不固定的空間間隙（如圖3中A區域所示）。當光接口活動塊與外部光纖連接器對接時，活動塊可以根據連接器的位置自動調整，將制造公差轉化為位置公差。對接完成后，通過膠水、焊料或柔性材料填充空間間隙，固定活動塊的最終位置。

圖4：高精度光模塊A-A剖面結構示意圖

這種設計帶來了雙重優勢：

• 保證光接口活動塊的相對位置精度≤0.02mm，完全滿足高速光通信的對接要求；

• 插拔力降低40%，即使在高密度部署場景下，工程人員也能輕松完成插拔操作，減少接口損壞概率。

值得一提的是，空間間隙的設計并不局限于單一形狀，平面形狀、空間形狀甚至迷宮結構都可以根據實際需求調整，適配不同規格的高速光器件與連接器。

三、與光開關的適配：打造全鏈路高精度傳輸方案

作為專業的光開關生產廠商，我們深知光模塊與光開關的適配性直接影響整個鏈路的性能。這款高精度光模塊與我們的光開關結合，能實現1+1>2的效果：

1. 對接精度匹配：減少信號損耗

我們的光開關采用高精密陶瓷套管，對位精度可達0.01mm，而這款光模塊的接口精度能穩定在0.02mm以內，兩者對接時，信號耦合效率提升20%，插入損耗可控制在0.3dB以內，完全滿足數據中心高速傳輸?shù)囊蟆?/span>

2. 插拔協同性：降低運維成本

在數據中心的日常運維中，光開關與光模塊的插拔操作非常頻繁。傳統光模塊插拔費力，容易導致光開關接口磨損；而這款光模塊的低插拔力設計，配合光開關的自對準結構，能將接口磨損率降低80%，大幅延長設備使用壽命，減少運維成本。

3. 場景化定制：適配不同鏈路需求

針對不同的應用場景，我們可以提供定制化的組合方案：

• 數據中心場景：400G高精度光模塊搭配1×N光開關，打造高密度、低損耗的光交換鏈路，支持萬級端口的快速部署；

• 5G基站場景：小型化高精度光模塊搭配2×2光開關，實現鏈路的快速切換與冗余備份；

• 企業園區場景：100G高精度光模塊搭配多通道光開關，滿足園區內多業務的靈活調度需求。

四、工藝細節與品質保障：從實驗室到批量生產的可靠性

一款產品的落地，除了結構創新，還需要完善的工藝保障。這款高精度光模塊在生產過程中，嚴格遵循以下標準：

1. 材料選型：兼顧精度與可靠性

• 主體采用高強度鋁合金材質，散熱性能比傳統塑料提升40%，適合長時間高負荷運行；

• 印刷電路板采用高頻高速板材，支持800G速率的信號傳輸；

• 空間間隙填充材料采用耐高溫、低收縮的環氧樹脂膠水，確保長期使用中活動塊位置不偏移。

2. 測試流程：全鏈路品質管控

每一款光模塊出廠前，都要經過三重測試：

• 精度測試：用高精度光學儀器檢測光接口活動塊的對位精度，不合格率控制在0.1%以內；

• 插拔測試：模擬實際場景插拔1000次，檢測接口損耗變化與插拔力穩定性；

• 環境測試：在-40℃~85℃的溫度環境下測試48小時，確保產品在極端環境下正常運行。

3. 適配兼容性：對接主流廠商設備

我們的高精度光模塊兼容主流品牌的光纖連接器、光開關設備，無需額外調試即可快速部署。同時，我們還提供數據中心光通信解決方案的免費咨詢服務，為客戶提供從方案設計到部署落地的一站式支持。

五、應用案例：來自一線用戶的真實反饋

目前，這款高精度光模塊搭配我們的光開關，已經在國內多個大型數據中心落地應用：

• 某長三角超算中心：部署了2000套400G高精度光模塊+1×8光開關組合，鏈路傳輸效率提升25%，插拔調試時間從平均30分鐘/端口縮短到5分鐘/端口；

• 某運營商5G核心網：采用小型化高精度光模塊+2×2光開關，實現核心網鏈路的冗余備份，故障切換時間從秒級縮短到毫秒級；

• 某企業云平臺：使用100G高精度光模塊+多通道光開關，支持云業務的靈活調度，資源利用率提升30%。

這些案例驗證了高精度光模塊與光開關的適配性與可靠性，也為我們后續的產品優化提供了真實的一線數據。

隨著光通信技術的發展，光模塊與光開關的融合度會越來越高。我們的研發團隊正在探索將AI算法與高精度光模塊結合，實現光接口位置的自動調整與損耗實時監測；同時，我們也在研發更小尺寸、更高密度的光模塊，適配未來6G通信與量子通信的需求。

作為光通信連接領域的參與者，我們始終堅持“以用戶需求為核心，以技術創新為驅動”的理念，為全球客戶提供更可靠、更高效的光通信連接器件與解決方案。如果您有光模塊與光開關的適配需求，歡迎隨時聯系我們的技術團隊，我們將為您提供專屬的定制化服務。
