OSW-1X2-SM 型蓄電池供電光開關，專為戶外、無源光網絡、應急通信等場景設計。該產品采用鎖定型機械結構，支持1550/1625nm雙波長，具備低插入損耗、高回損、低串擾等優異光學性能，外殼為120×80×18mm ABS塑料，防水防塵，適用于嚴苛環境。
蓄電池供電：內置3V蓄電池，無需外接電源，方便戶外使用
鎖定型結構：機械自鎖，狀態穩定，防誤觸
低插入損耗：典型值0.8dB，保證信號傳輸質量
高可靠性：工作溫度-20℃～70℃，支持溫度循環測試
尾纖可定制：標配0.5米黃色套管，F(xiàn)C/APC接頭
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 1550.00 | |
Insertion Loss /插入損耗 | Typ | dB | 0.80 |
Return Loss/回波損耗 | min | dB | 55 |
Cross-talk/串擾 | min | dB | 55 |
Switch Mode/控制方式 | 鎖定 | ||
Power supply/驅動電壓 | V | 3 | |
Fiber Type/光纖類型 | |||
Dimensions/尺寸 | mm | 27X12.6X8.5 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/數據文檔制備 | Specification | ||
Individual Test Data Sheet Format/單獨測試數據單格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/電子媒介測試文件格式 | MS-Word | 中性 | |
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 2 | ||
Pigtail Length/尾纖長度 | 0.5 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 黃色 | |
Connector Type/連接頭類型 | FC/APC頭 | ||

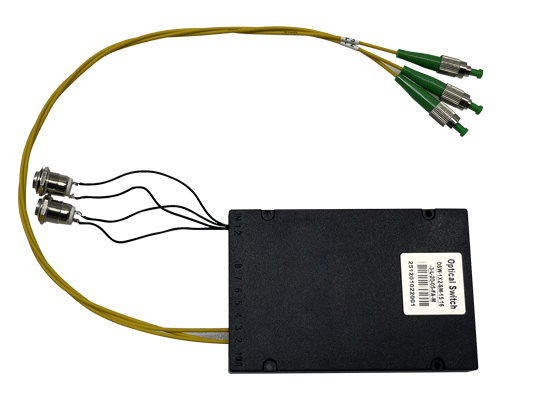

OSW-1X2-SM 光開關產品圖
光纖通信網絡中的光路切換
光衰減器、光分路器等配套使用
戶外光纜監測與維護
應急通信系統、移動基站
該光開關屬于 機械式光開關，其核心工作原理是通過內置的 微型繼電器驅動光學棱鏡（或反射鏡） 來改變光路的物理路徑，實現光信號在兩個輸出端口之間的切換。
光信號從輸入光纖（端口）進入開關內部，首先經過 準直器，將光纖中的發散光轉換為平行光。
平行光照射到一個可移動的 光學棱鏡（或微反射鏡） 上。
當繼電器接收到電信號（由內置蓄電池提供3V電壓）時，會驅動棱鏡平移或旋轉，將光線引導至對應的輸出端口（Port 1 或 Port 2）。
輸出端同樣通過準直器將平行光耦合回輸出光纖中。
該開關采用 機械自鎖結構（即“鎖定型”）。
一旦棱鏡移動到指定位置，彈臂與卡槽配合鎖定，即使斷電或震動，棱鏡位置也不會改變，從而保持光路穩定，避免誤切換。
內置 3V 蓄電池 為繼電器和控制電路供電。
用戶通過外部按鈕或引出線發送觸發信號，控制電路驅動繼電器動作，完成切換。
蓄電池供電使得設備可在無外部電源環境下獨立工作，適用于戶外、應急通信等場景。
由于采用機械鎖定，切換后無需持續供電即可保持光路狀態，功耗極低，僅切換瞬間消耗電能。
設備本身不具備邏輯記憶功能，狀態完全由機械位置決定，因此可靠性高、壽命長。
該光開關本質上是一個 “電控機械光學路徑選擇器”，通過蓄電池驅動繼電器帶動光學棱鏡移動，實現光信號在兩條光纖之間的物理切換，并借助機械鎖定結構保持狀態穩定。其設計兼顧了 低功耗、高可靠性、戶外適用性，是一款典型的無源光網絡輔助設備。
