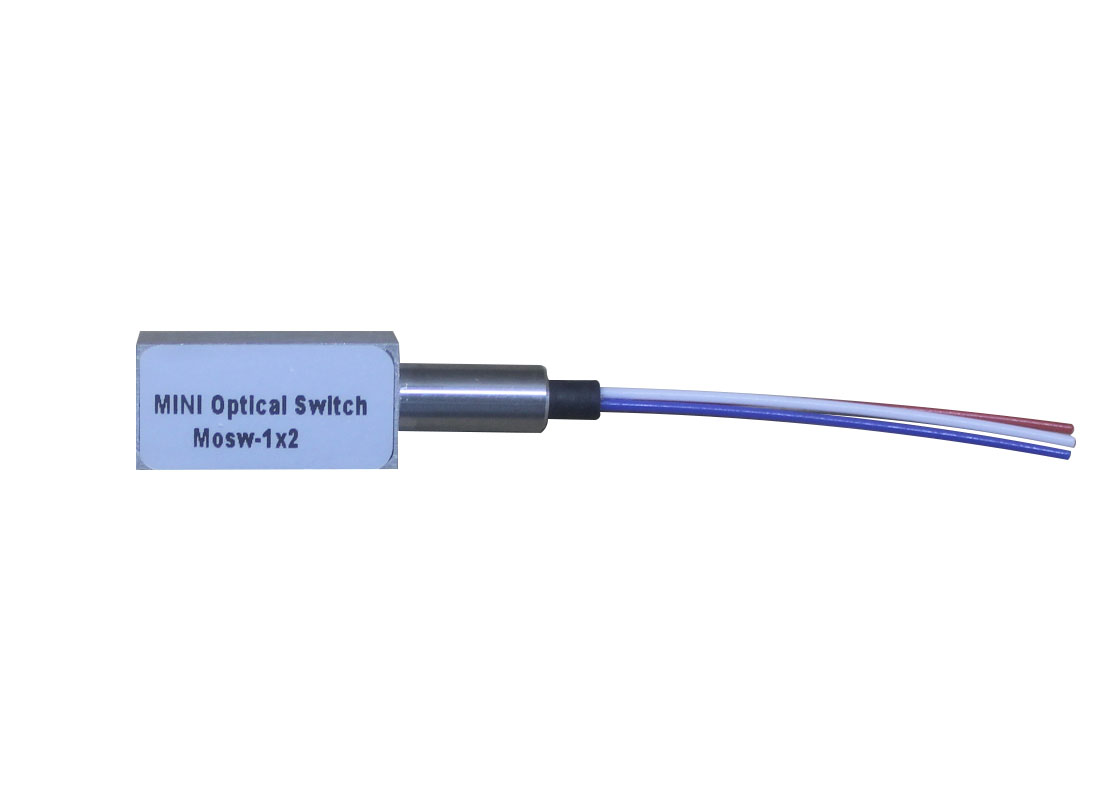

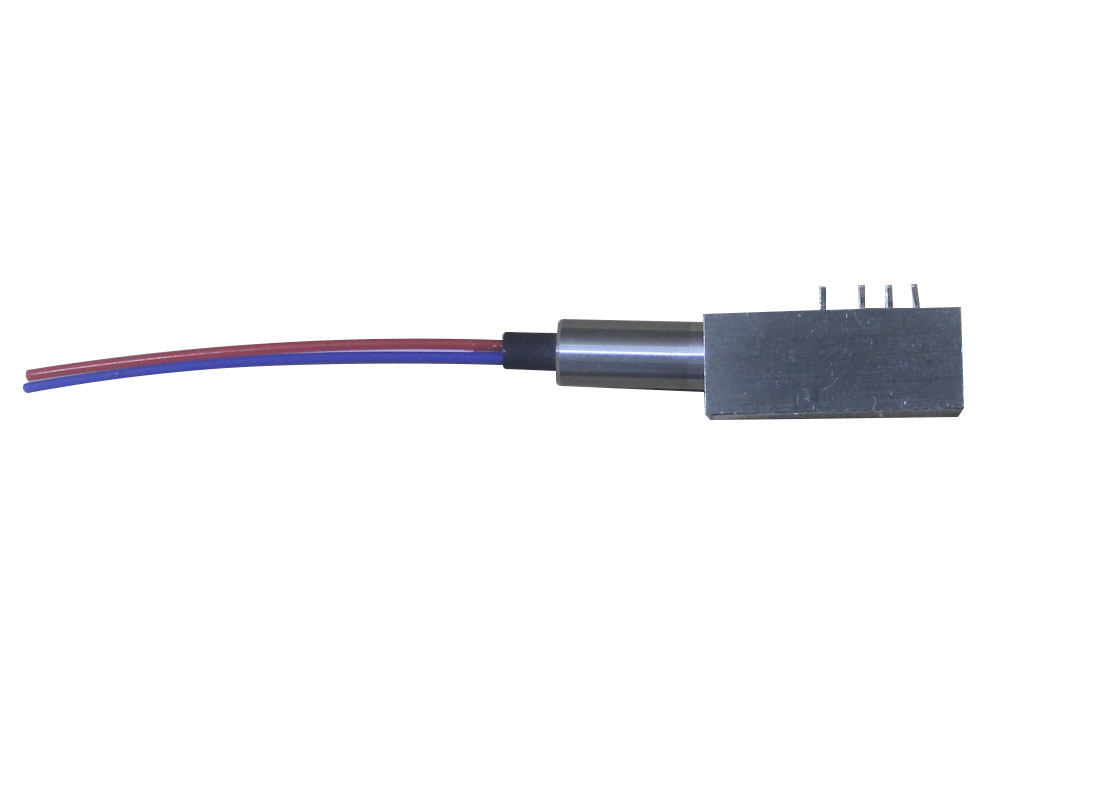

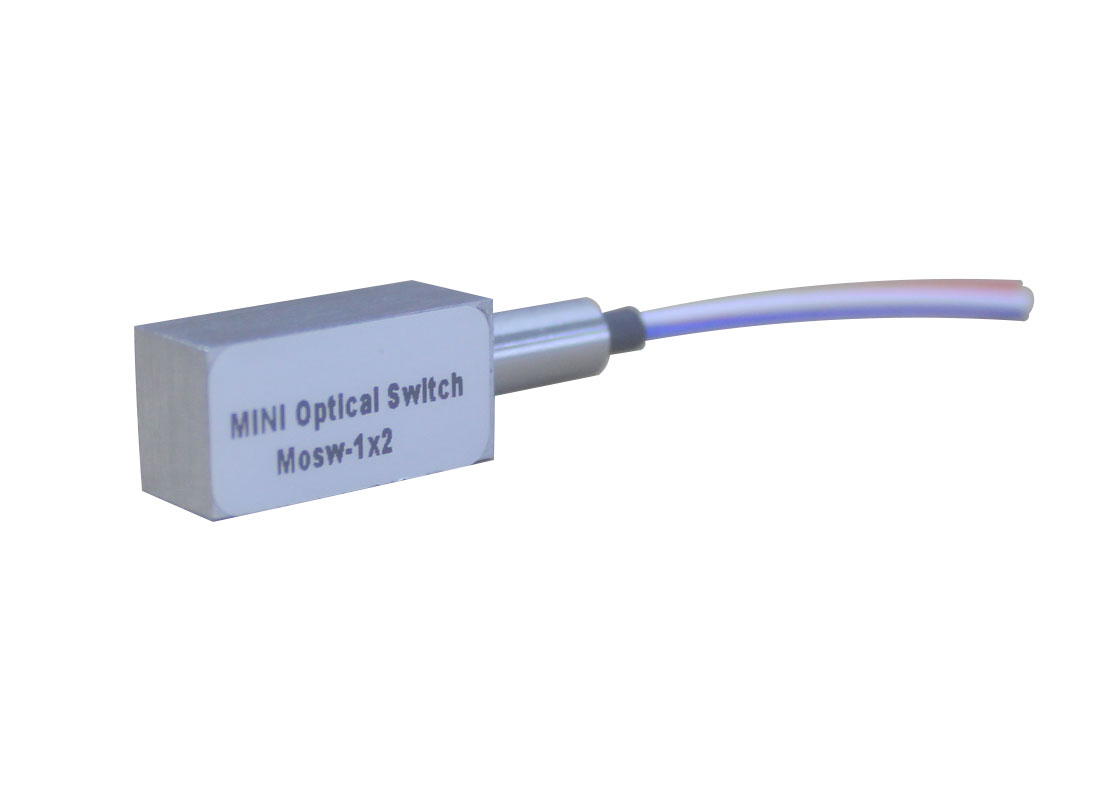

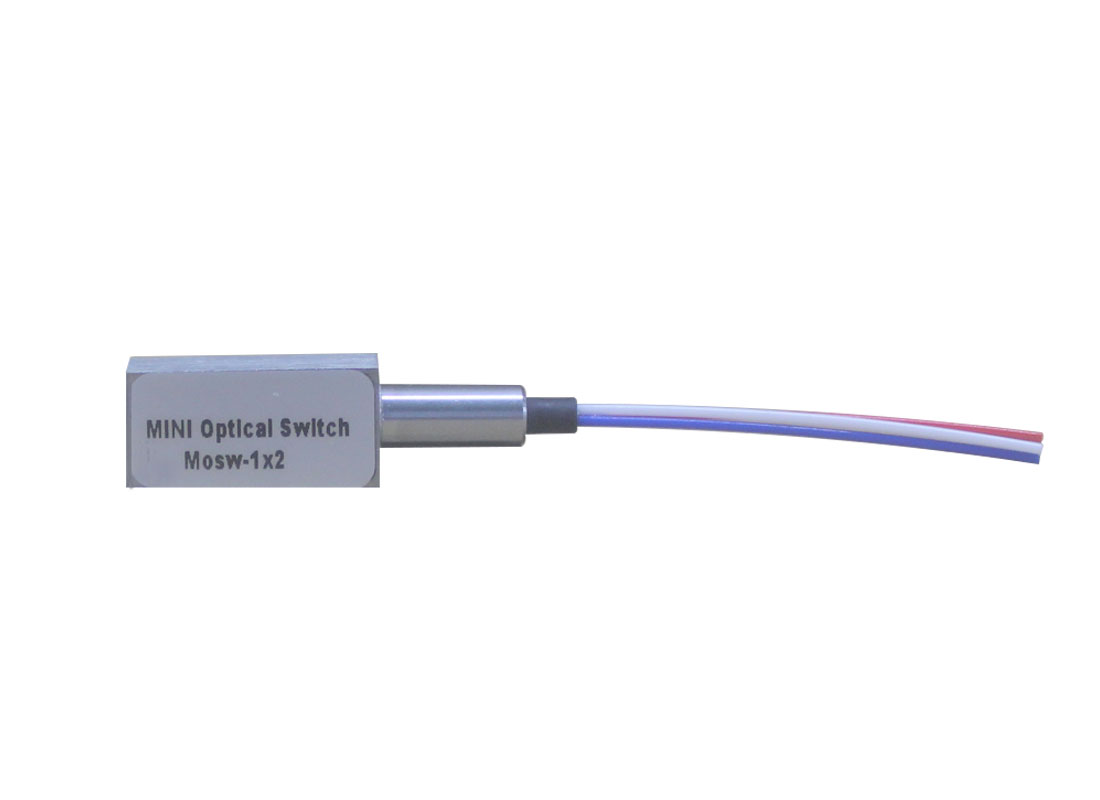

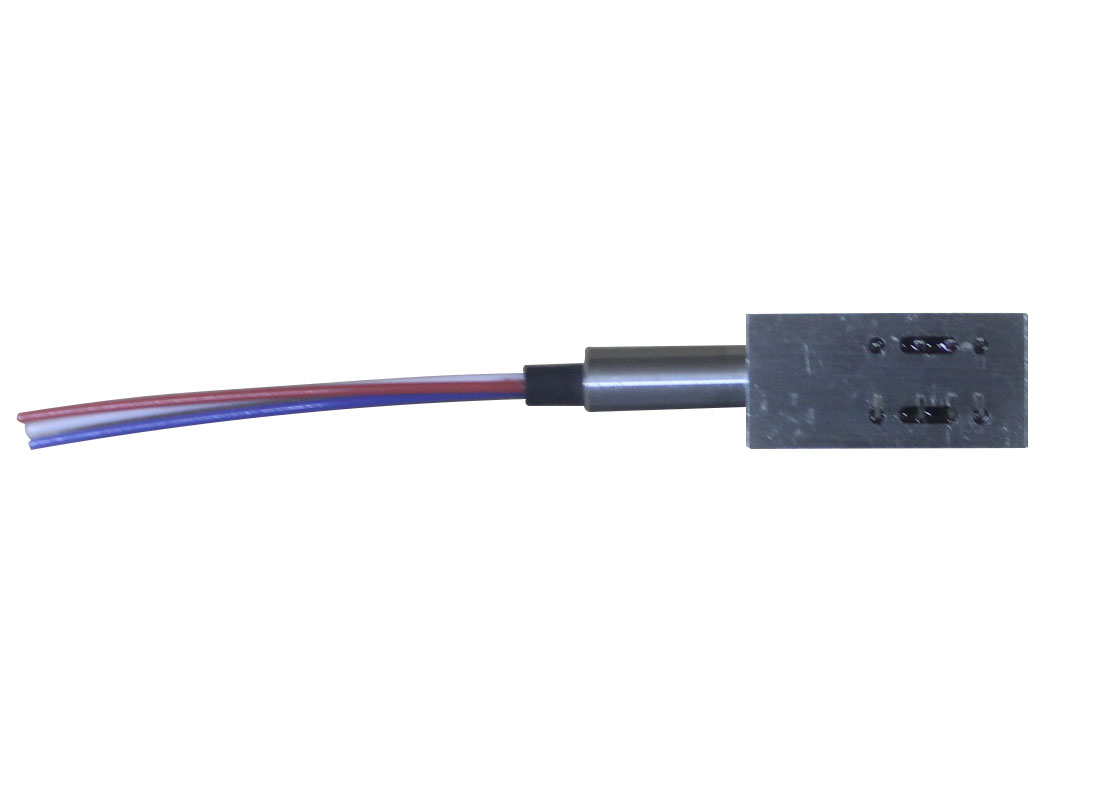

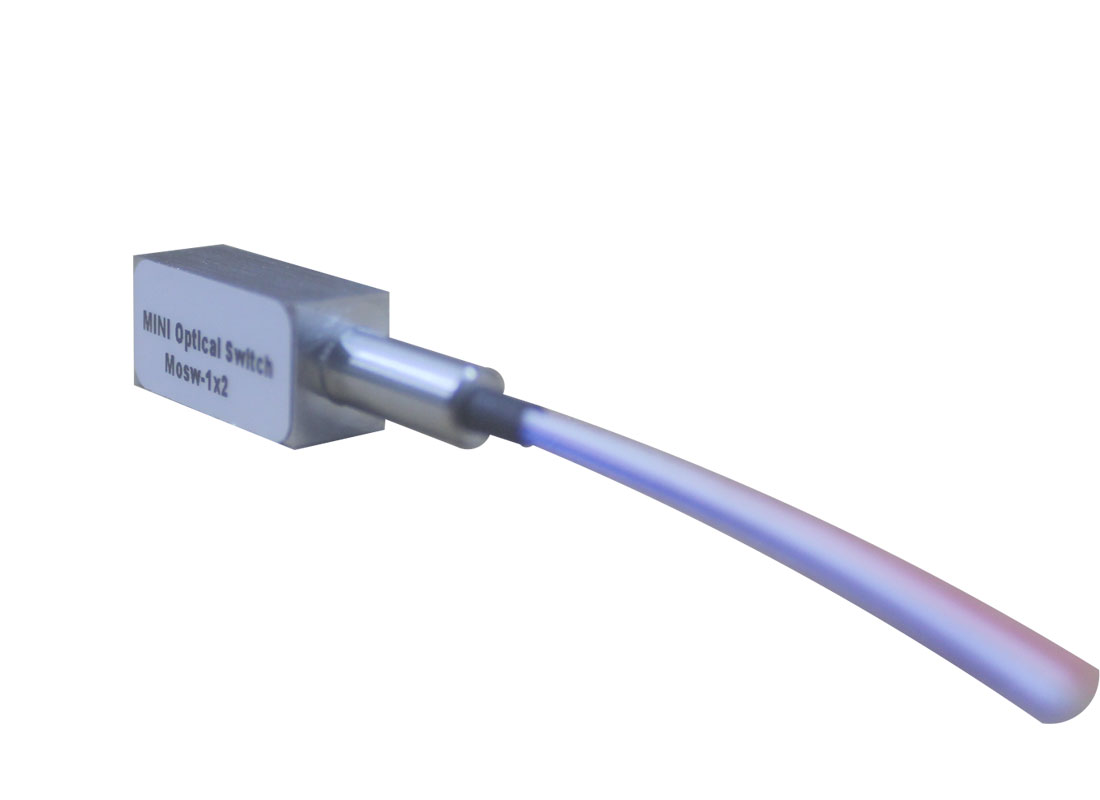

mini 1×1 旁路型光開關

波長范圍:

400~800nm、850~1310nm、1260~1670nm

應用領域:

城域網
實驗室研發
系統監控
可配置光分插復用器

產品特點:

低插入損耗
寬波長范圍
低串擾
高穩定性、高可靠性
光路無膠設計
支持鎖定與非鎖定模式

規格書下載聯系我們

產品詳情

◇特性

l低插入損耗

l寬波長范圍

l低串擾

l高穩定性、高可靠性

l光路無膠設計

l支持鎖定與非鎖定模式

◇特性

l低插入損耗

l寬波長范圍

l低串擾

l高穩定性、高可靠性

l光路無膠設計

l支持鎖定與非鎖定模式

◇ 性能參數

參數		單位	MOSW-1X1
波長范圍		nm	650～1310	1260～1670
測試波長		nm	650/780/850/980/1064/1310	1310/1490/1550/1625/1650
插入損耗	1×1	dB	典型值:0.6,最大值:1.0	典型值:0.5 ,最大值:0.8


回波損耗		dB	≥30	≥50
串擾		dB	≥35	≥50
偏振相關損耗 (PDL)		dB	≤0.05
波長相關損耗 (WDL)		dB	≤0.25
溫度相關損耗 (TDL)		dB	≤0.25
重復性		dB	≤±0.02
供電電壓		v	3.3 or 5.0
壽命		次	≥10? (千萬次)
切換時間		ms	≤8
傳輸功率		mW	≤500
工作溫度		℃	-30～+85
存儲溫度		℃	-40～+85
重量		g	16
尺寸		mm	(長)26 × (寬)12.5 × (高)8.2(±0.2)

◇功能框圖

◇引腳配置

光路		電驅動引腳				傳感器狀態
1×1		1	5	6	10	3－4,7－8	2－3,8－9
鎖定模式	A	N/A	N/A	GND	+5V	斷開	閉合
鎖定模式	B	+5V	GND	N/A	N/A	閉合	斷開
非鎖定模式	A	N/A	N/A	N/A	N/A	斷開	閉合
非鎖定模式	B	+5V	N/A	N/A	GND	閉合	斷開

狀態	1X1(D 1X1)
A	光閉合
B	P1-P2導通

◇電氣參數

供電電壓模式	電壓范圍	電流	電阻
5V 鎖定	4.5~5.5	36~44mA	125Ω
5V 非鎖定	4.5~5.5	26~32mA	175Ω
3V 鎖定	2.7~3.3	54~66mA	50Ω
3V 非鎖定	2.7~3.3	39~47mA	70Ω

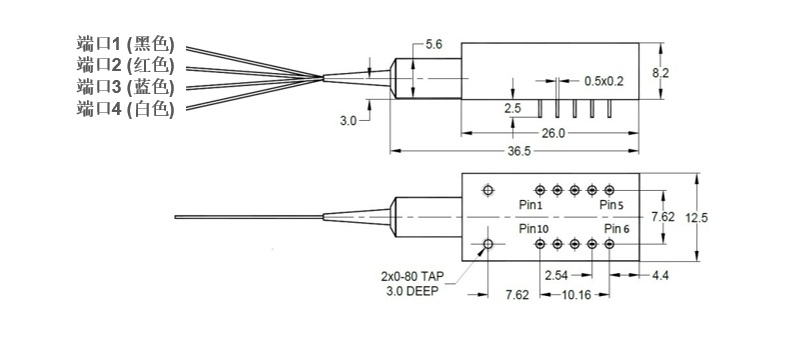

◇ 尺寸


◇訂購信息：MOSW－A－B－C－D－E－F－G

模式

波長

電壓

控制模式

纖徑

纖長

接頭類型

1x1:1×1

D1x1:D1×1

1x2:1×2

2x2B:2×2Bypass

SM:9/125um

M5:50/125um

M6:62.5/125um

85: 850nm

13: 1310nm

14: 1490nm

15: 1550nm

162: 1625nm

165: 1650nm

13/15:1310/1550nm

3: 3V

5: 5V

L: Latching

N:Non-Latching

25:250um

90:900um

05:0.5m

10:1.0m

15:1.5m

OO:None

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

LP: LC/PC

LA: LC/APC
